6P13P的甲类工作点选择

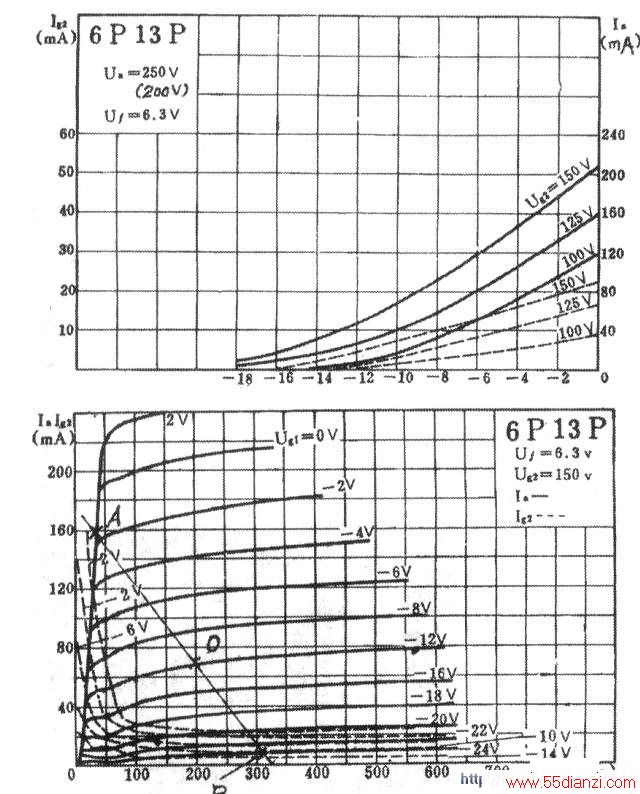

　　6P13P设计用于90°偏转角CRT行扫描输出管，其Ug-Ua特性曲线见上图，Ug（Ua-Ia）特性曲线族见下图。相关极限参数是：最大板耗14W，最高板压450V（平均值），最大板流180mA（从下图中Ug1=Ov曲线弯曲点在Y轴投影读出。当用于甲类放大时，Ugl=Ov时板流为最大，此I(amax)值显然不能进入饱和区。选择线性区可以上图作为参考，图中三条实线为板压Ug=250V时，Uga=IOOV、Ug2=125V、Ug2=150V的三条Ug1-1g特性。虽然特性是在Ua=250V测得，但四，五极管板压对板流影响极小（内阻极大），故在选择线性区时有用不同Ua值不会有太大的误差。此论点可从下图曲线族中得到证明。以下图中Ua=200V和Ua=250V两条垂直线与Ug1=-12V交点，读出IA的差值约在70V～72V之间，仅为2ma，可忽略不计。所以只要Ug2不变，此曲线板流误差完全在测试、制图误差范围内．板压值对曲线的影响极小，只要Ug2相同即完全适用，此点是四，五极管与三极管完全不同的特点之一。

　　很明显，第二栅电压对板流的变动范围起决定性的作用，从三条Ug2不同的特性曲线中，板流有不同的线性区，其中Ug2=150V时最大板流>200mA，板流截止点发生于栅压Ug1=-18V~20V之处，因此可认为Ug2=150V时板流线性区约为20mA_200mA之间。

　　实际上由下图可看出，Ug1趋近于oV时，板流上升到180mA之后已进入饱和区的拐点．线性区板流范围只能为20mA~180mA．以此基础似乎线性区中点板流应为（180mA—20mA），2=80mA．但是工作点板压X板流必须低于最大板耗，如果静态板流选择80mA．则必须采用极低的板压，按板耗14W计则板压Ua应不高于175V。为了使甲类放大器有较高效率，采用远低于极限值450V的板压是不明智的，最低也应采用Ua=200V，兼顾到电源设计的方便和通用性。

　　板耗14W．Ua200V时限定板流<70mA．和上述中点电流80mA只差lOmA．为了使此70mA静态板流成为板流线性区中间值，只有改变多极管第二栅极电压。

　　由上图可见，随着Ug2的降低，Ug1一Ia曲线的斜率（又叫陡度）减小。板流线性区范围随之减少，当选择Ug2=125V时，线性区板流为20mA~160mA．线性区中间板流则为70mA。

　　由此得出6P13P甲类工作点参数为：Ua=200V，Ug=125V，Iao=70mA，以此在下图曲线族中以Ua=200V垂直线与Y轴70mA水平线的交点为0点，作为工作点，同时O点与Ug1=-12V曲线相交，故工作点栅负压为Ug1=-12V。下图是当Ug2=150V画出的，所以当Ua=200V，Ug2=125V，Ug1=-12V时，实际静态板流Iao略小于下图70mA．对工作状态影响不大。

　　静态工作点确定以后，可在下图上作动态负载线。以Ug1=OV的板流拐点(Ug1=ov，Iamax=160mA)为A点连线，连接AO，并直线延长到与Ugl=-24V（工作点栅负压的两倍）相交点B点，则斜线AOB为6P13P上述状态的甲类负载线。和三极管计算方法相同，首先在图5上读出A点所示数据，“A”点瞬时板流最大值Iamax=160mA，瞬时板压最低值Uamin=40V；“B”点瞬时板流最低值Iamin=15mA，瞬时板压最高值Uamax=320V。公式l与前述相同，可算出（此处省略）：输出功率Po-5.6W；最佳负载阻抗RL=2138Ω,：THD%=12%。
