6P12P为1100偏转角CRT、TV行输出管，其板流脉冲峰值更大，而板耗只有12W．其连续板流可用范围更小。采用与6P13P相同的参数选择原则，为了使静态板耗<12W，只有采用更低的Ua、Ug2（选择原则同前）。

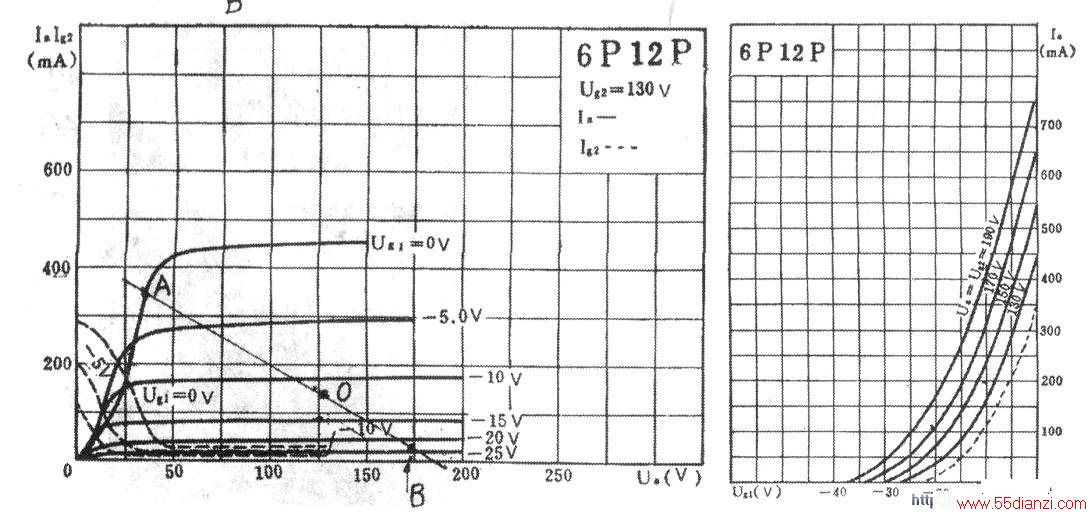

1．使Ug2=130V，见6P12P的Ug1-Ia曲线图（下右图），此时板流可用线性区约在25mA一300mA之内（见下左图的饱和点A和截止点B）．板流中间值为137.5mA。
2．四／五极管放大状态，板压不应低于第二栅电压，因此可选择UA=Ug2=130V，则工作点电流应<92mA，使静态板耗为130Vx0.092A=11.96W。
3．为使板流中点值降低到92mA，显然不能再进一步降低板压，也不能通过改变栅负压使板流降低，因Ua、Ug1的变动均会使线性区和其中点板流随之改变。稳妥之法是进一步降低第二栅电压。下右图中未给出Ua<130V的曲线．根据已有四条特性曲线的规律，每条曲线Ug2相差20V，使IA减小lOOmA（Y轴的近似两格）．由此可推断近似Ug2=110v（曲线如下右图中虚线所示位置）．可见，只要Ug2=ll0v．即使Ua=130V不变，板流线性区被压缩使中点电流值也减小50mA（约一格）成为87.5mA。
4.6P12P的曲线族下左图是在Ug2=130V作出的，无法在负载线上求出Ua=IlOV的数据，只能以Ua=Ug2=130V的条件下求出参考值。
以Ua=Ug2=130V,Ugl=-12V.Iao=J62.5mA（见前述）作出负载线AOB（见下左图），可得出：最佳负载阻抗425Ω,，输出功率Po=5.7W，THD=7%。由此判断当Ua=130V，Ug2=llov，Ug1=-12V，Iao=87.5mA时，在800Ω的负载上约有4.5W的输出功率。
