本文介绍一款简沽至上为原则的高保真放大器，它摒弃了其它电路中各种繁琐的补偿。伺服等电路，以使音源信号在尽可能减小损耗的情况下，原汁原味的展现在您的面前。

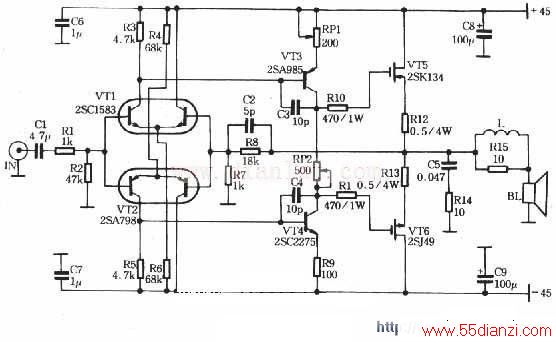

差分输入级采用一体化差分管2SC1583和2SA798，由放大后的信号经VT3、VT4直接送入功率放大管VT5、VT6。差分管的性能直接决定了整个功放电路的性能，所以本机使用对装差分管2SC1583和2SA798，以提高整机的稳定性，而取得良好的音质。2SK134、2SJ49可谓音响界中的“不老松”，此对管以音质温暖细腻而着称，并具有电子管的勉力。所以此对管在音响爱好者中颇有大众情人的味道，使用这对管子，也是为了保证本功放的音质动听。
电源电路如图所示。由于本机以简洁为宗旨，所以原器件的质量就显得尤为重要。电阻用1/2W高质量的金属膜电阻，电容使用进口CBB电容，所有晶体管要严格配对，配对误差要在3％以内。L用1.0mm漆包线在12mm骨架上密绕10匝后脱胎而成。
电路调整非常简单，焊接无误后调整功放管的静态电流在100mA左右即可。如果电路中点电位无法控制在30mV以下，需要检查一下晶体管的配对误差。由于输出延时及保护电路其它刊物已刊登许多，本文不再赘述了。
本机的主要指标如下：
（1）频响范围：10Hz～100kHz＋3dB；（2）失真度：0.05％；（3）输出功率：60W。
