为了提高单端机信噪比，输入电压放大采用双三极管差分直耦输入放大，有效地抑制电源变化和纹波作用，克服了放大器零点漂移。

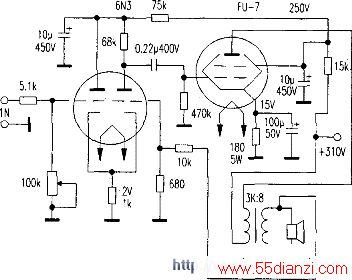

本机电路如图，为了克服电位器接触内阻和摩擦噪声，将电位器采用并联接法，使信号不经电位器触点传输而直达6N3栅极。
6N3阴极电压在2V左右，FU一7阴极电压在15V左右。
