FU811是直耦式碳化钍钨阴极功率三极发射管，灯丝电压6.3V/电流4A，最大阳极电压1.25kV。最大阴极耗散功率40W，系右特性三极管，工作时有栅流产生。
笔者用它设计制作一款单端放大器，约有lOW以上功率输出，而工作最高电压不超过600V，省却了对元件要求高的麻烦。

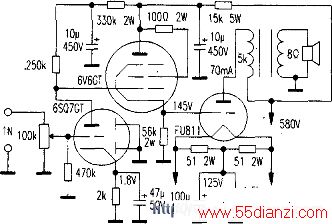

整机电路如图，采取直耦方式，前级及推动采用音频管6SQ7GT、6V6GT，图示工作点仅供参考。
由于管子的离散差异，6SQ7GT偏压在1.8V，屏流在1mA左右。6V6GT偏压在20V，屏流在20mA左右，FU811偏压在15V～20V，栅流10mA左右，屏耗不超过40W。
