使用LM122的1小时定时器

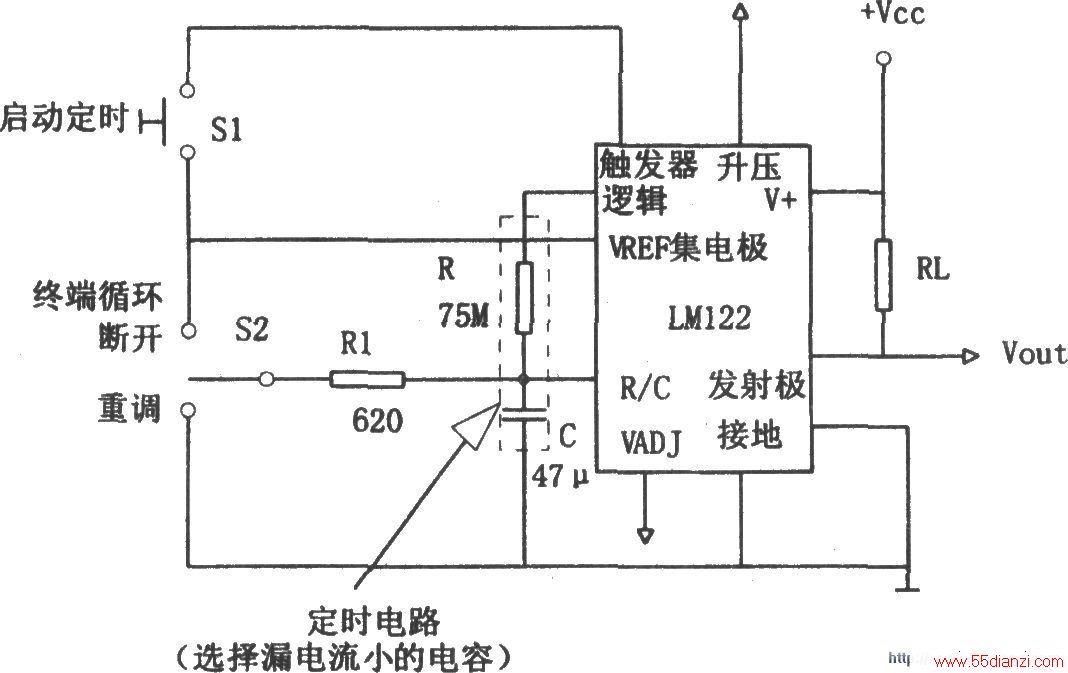

    如图所示为使用LM122的1小时定时电路。该电路的启动、复位和中途停止等的转换均用开关操作。图中，S1为启动定时，当定时器工作启动后，再按此开关不会产生任何影响。S2是位于中心位置的"关断"开关，通过开关的转换可使定时器完成：充电-开路-放电。由于中途停止充电，即使没有到定时器的设定时间，充电位置也会回到定时器输出线路的工作状态。当C放电,R/C端电压为零时，放电位置等待S1的启动信号。即使位置复原．定时器输出线路的工作状态也不会变化，因而，在定时器工作当中复位时，输出线路的状态依然如故，在这一瞬间，C再次开始充电，变到定时器工作时间的起点。
