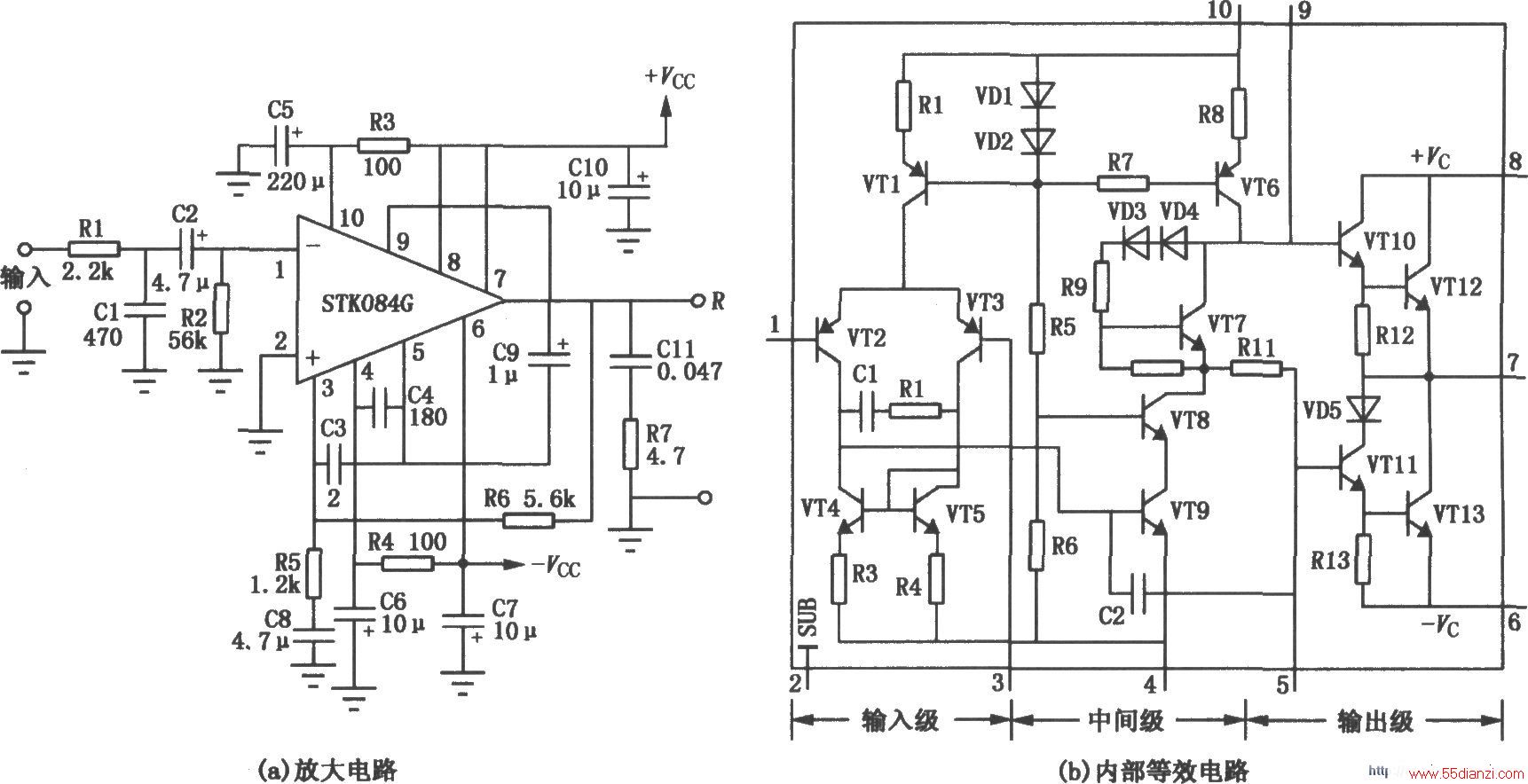

图(a)是由STK084G厚膜功放构成的50W输出功率放大电路。STK084G是20kHz、50W时失真率达0.01％的厚膜集成芯片，其内部等效电路如图(b)所示。输入级是由VT4和VT5构成的电流镜像电路，把差动输出变换为单端输出，同时获得较大增益。中间级可处理较大振幅，决定转换速率，其工作电流应尽量大，采用VT8基极接地方式以减少密勒效应对高频特性的影响。VTl和VT6为恒流偏置电路，可以抑制电源变动对电路的影响。VT7用于输出晶体管偏置，消除基射极间电压Ube的不灵敏区，并进行温度补偿。输出级要输出较大电流，采用达林顿结构增大电流增益。
