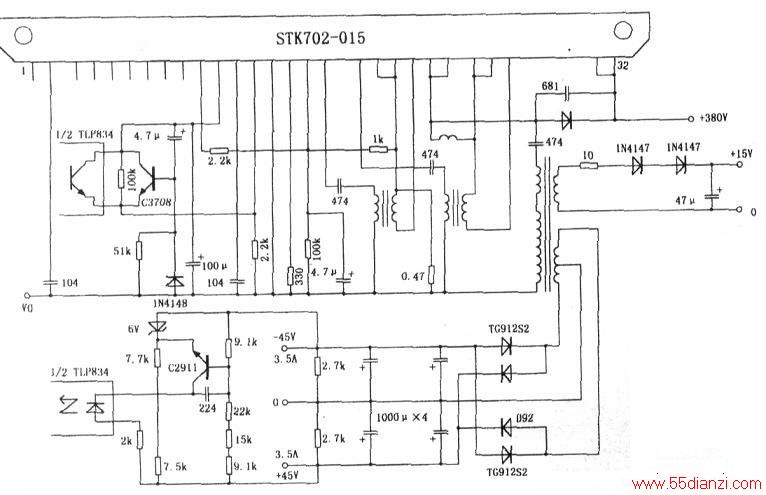

  用STK702-015组成的高品质开关稳压电路如下图所示:

用STK702-015组成的高品质开关稳压电路

  STK702-015是“块功能强大的厚膜集成电路,其中至少包含辅助小电源、PMW控制及输出电路、功率场效应管等,与为数不多的外围电路一起非常方便地组成各种开关电源。因作为其供电的直流为稳压的380V,功率输出又是罕见的推拉电路,故其效率是非常高的,在本板中,其连续功率接近300W,动态功率也可大干500w,该部分的电压调节可通过改变光耦一侧稳压二极管的稳压值或改变电阻22K、15K、9K1与另一只9 K1电阻的数值来实现,而过电流保护值可通过微调(改变)0. 47Ω功率电阻的数值来实现(一般不改为好)。由于该电路的总体设计优秀,元器件特性优良,该部分的静态与动态技术指标均属上佳之列,其中的纹波电压更低于50mV。按板上的标称电压值±45V作为土炮功放的电源供电,最合适不过。
