超三极电子管接法的单端A类功放电路

超三极电子管接法的单端A类功放电路

点击数:7282 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   音频功率放大-放大器

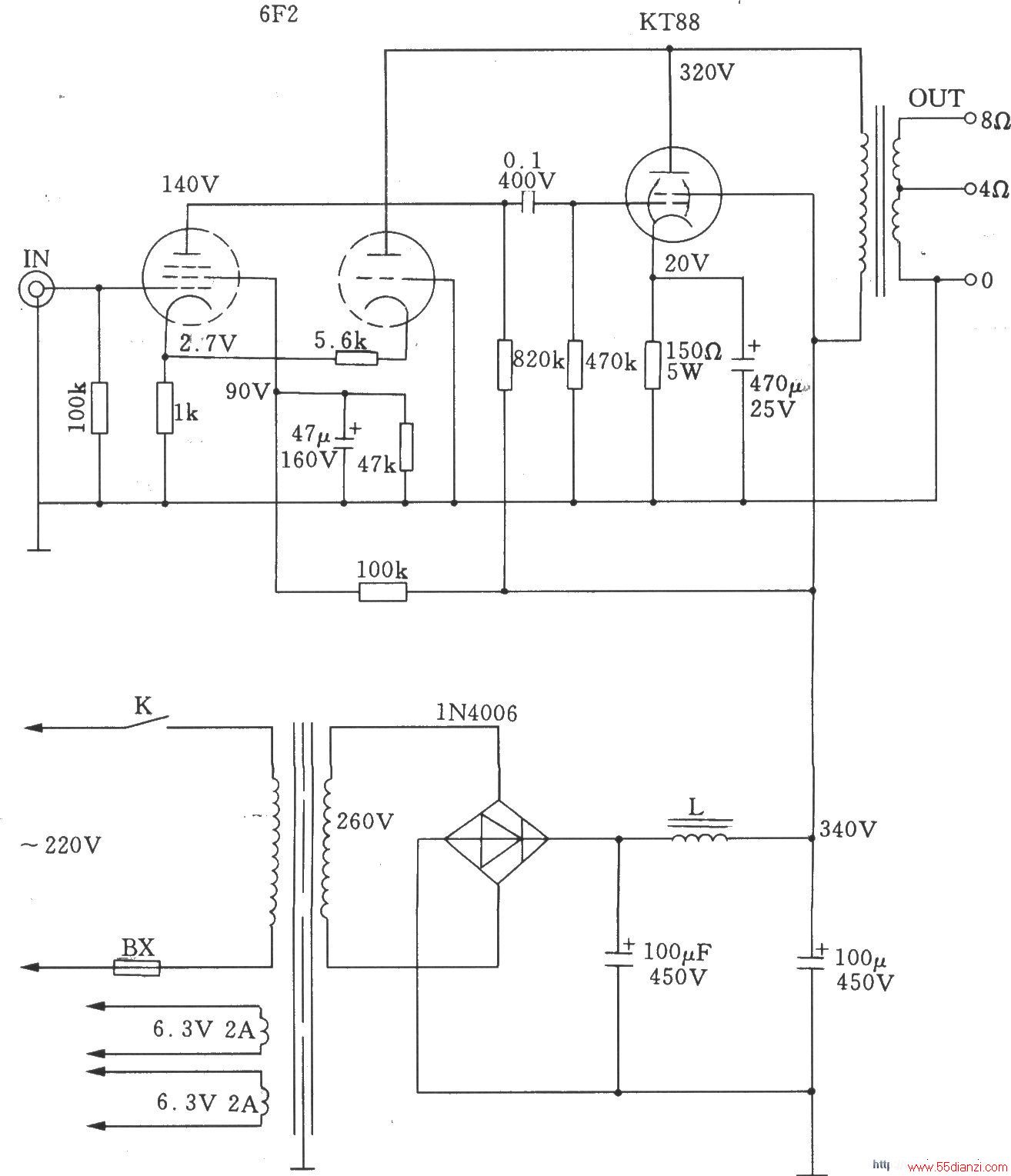

超三极电子管接法的单端A类功放

当输入的音频信号为1V时,其输出功率为6W;当输入增加到1.6V时,其输出功率可达15W,输入与输出入大特性曲线的斜率均匀,线性良好。

超三极管接法的输出功率在12W时,从100Hz~10KHz范围内的失真约为2%。

KT88超三极管接法的功毫频率响应特性,从20Hz~20KHz增益变化小于1dB;当作普通标准接法时,其频响特性从20HZ~10KHz的增益变化大于2dB。
