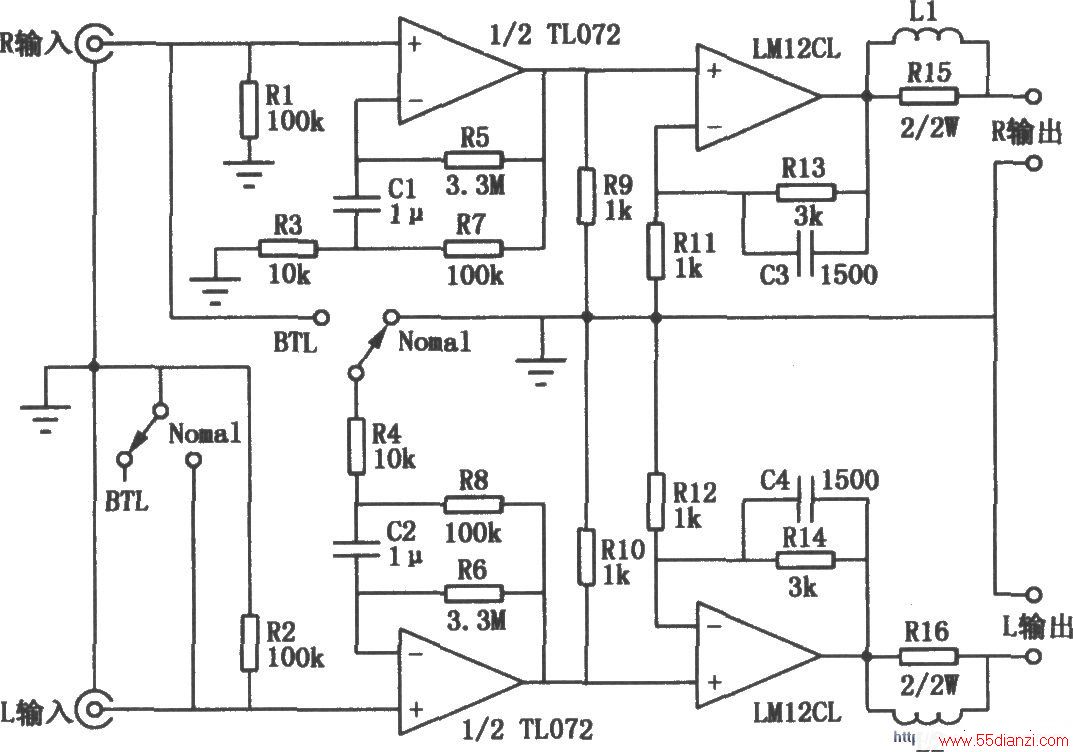

这种放大电路的输出功率在负载8Ω、BTL单声道时为300W;负载6Ω、立体声输出时为l00W 100W。电路使用了美国国家半导体公司的大功率放大器LM21CL。它采用普通的TO-3型金属封装(体积和一般的大功率三极管一样),额定输出功率150W,最大供电电压80V,最大输出电流10A,其电路如图所示。
