300W逆变电源板电路原理简介

　　一种300W（台湾产）逆变电源板既有开关电源体积小、重量轻、功率大、效率高等优点，又节省了昂贵的铁心变压器。开关电源技术将传统逆变器的振荡频率从50Hz提高到31kHz，再采用变频技术将31kHz变成50Hz交流电压(220V)供客户使用。
　　
　　该逆变器功率板转换效率高达90%，虽300W的逆变电源，其瞬间负载功率高达500w照常使用。所有元器件（包括高频变压器）全部焊装在一块尺寸仅为16cmx9cm的板子上。该板具有灵敏的输出过压自动保护和蓄电池过放电报警电路，提醒你及时充电，确保逆变器和蓄电池的运行安全。
　　
　　本电源适用于电脑、车、船、家庭等作后备电源。船上一般没有220V50Hz的交流电压，本产品可以使你在这些特殊环境下照常玩电脑、看电视、欣赏VCD、使用冰箱等家用电器。下面就电路原理作一简介。
　　
　　一、电路原理
　　

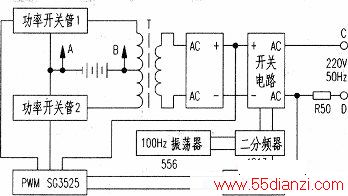

　　电原理框图如图所示。12V直流通过逆变电源变压器T的初级绕组加到功率开关管1、2上产生振荡，其振荡频率约为31kHz左右，脉冲宽度和频率均由SG3525控制。SC3525为PWM集成块，是逆变器控制的核心器件。变压器T的次级绕组将初级电压(25V)升到220V，再通过全桥整流成直流电300V加到开关电路上。开关电路由两组大功率场效应管(IRF740)组成，其通断受控于50Hz振荡频率，50Hz振荡频，率由IOOHz振荡器(NE556)和二分频器（4013）获得。
　　
　　稳定的输出电压由取样电阻1R50获得取样电压送到比较器(324)进行比较，比较器(324)的基准电压来自SG3525第16脚，当输出电压升高时，流经取样电阻R50的电流便增加，使R50两端电压也升高，当其超过324的基准电压时，比较器(324)输出端翻转为高电平去控制SG3525，于是SG3525在这一电平作用下便调整其输出脉冲宽度去控制功率开关管1、2的导通，从而达到稳定输出电压的目的。
　　
　　负载短路保护采用外接保险管，保险丝选用2A即可。
　　
　　二、使用说明
　　
　　使用时参见图上接线，在A、B端接上蓄电池，注意正负极不要接反（以产品说明书为准），A端接蓄电池负极，B端接蓄电池正极，并在A（或B）端外接一只保险管，保险丝为35A；蓄电池容量最好选用30Ah以上的。一旦A、B端接上12V蓄电池电压，在C、D端便有交流50Hz220V电压输出，在C、D端可以事先接上多用电源插座，以适应各种家用电器的连接。若作电脑后备电源，请在C（或D）端外接一只耐压大于250VAC、电流大于2.5A的开关，再和原机配好的手动开关共同安装在一块板上，且做成连动，用脚踏控制，尽量缩短开／关时间。这样一来，定能使你获得一台廉价的UPS电源。
