用LM1875的直流负反馈BTL功放电路

   LM1875功率放大器电路简单,音色优美,具有胆机音色.用其制作的功率放大器,在正负25V电压下输出功率可达25W

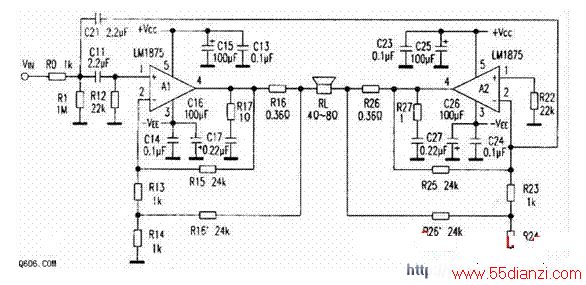

   为了输出更大的功率,可以接成BTL电路.以下电路输出功率超过60W(8欧喇叭),是设计成的电流负反馈电路,音色更优美.另外,本板主推荐将图中的C11和C21取消,而在输入端加电容(将C11改在此处).将电路改成直流放大器,效果会更好。
