MAX2511是一款完全集成的、采用双重变换结构的IF收发器，工作在200～440 MHz频段。它适合PWTl900无线手持机和基站设备、PACS/PHS/DECT及其他PCS无线手持机和基站设备、400 MHz ISM无线收发器、lF收发器和无线数据链接等应用。 主要技术特点如下： ·电源电压为 2.7～ 5.5 V； ·完全的接收通道，第l级IF为200～440 MHz，第2级IF为8～13 MHz； ·限幅器使用差分输出； ·完全的发射通道，第l级IF为8～13 MHz，第2级IF为200～440 MHz； ·RSSl范围为90 dB； ·芯片上具有振荡器、电压调节器和缓冲器； ·具有4种电源管理模式； ·待机模式电流消耗为0.1 μA。

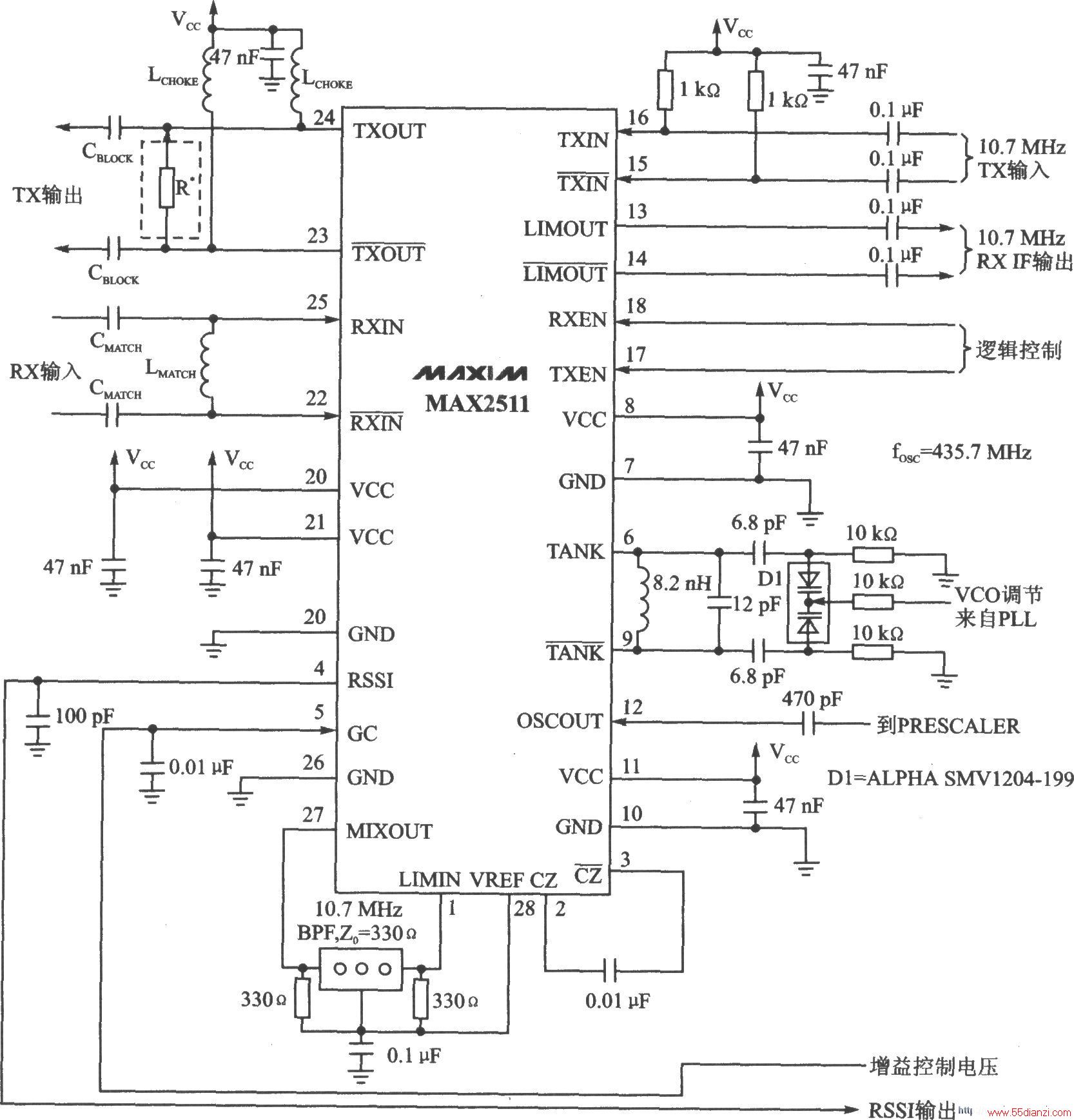

MAX2511的应用电路
