图9 CMRC低通滤波器结构图
图中，多根水平细微带线增加了电路的等效电感，其相互之间缝隙耦合增加了传输线的等效电容，使得整个结构具有慢波特性，而且这些各种不同的电容电感产生了多个传输零点，使得电路又具有宽阻带的效果。整个电路结构紧凑，尺寸小，只有6.4mm*1.8mm，对尺寸加工误差不敏感。仿真结果如下：

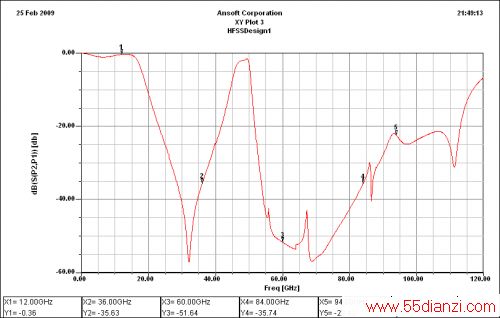

图10 CMRC低通滤波器仿真结果
它对本振信号只有0.36dB的损耗，对本振的三、五、七、九次谐波和射频信号都有20dB以上的抑制。
4 整体电路设计
最后，结合HFSS和ADS，优化设计整体电路，仿真得变频损耗随射频输入频率变化结果如图11：
图11 W波段八次谐波混频器变频损耗
由图，30dB以下变频损耗带宽约为92.5GHz～99GHz，最低变频损耗为24.1dB。
5 总结
本文介绍了谐波混频器的基本原理，分析八次谐波混频器非线性电路中的闲散频率，据此分别设计了宽带波导-微带鳍线过渡、改进型低损耗带通滤波器，超宽阻带DGS低通滤波器，CMRC慢波结构滤波器，得到一种性能良好的W波段八次谐波混频器。本振12GHz固定不变，射频信号在92.5～99GHz变化时，变频损耗都小于30dB，最低变频损耗24.1dB。实验研究工作正在进行中。
