三菱935型无线遥控玩具越野车电路原理分析

　　该遥控玩具车采用贮电量较大的7.2V镍离子可充电电池组供电，驱动强劲、车速较快，操控相对较难，适合于八岁以上少年，在平整的开阔地运行。
　　

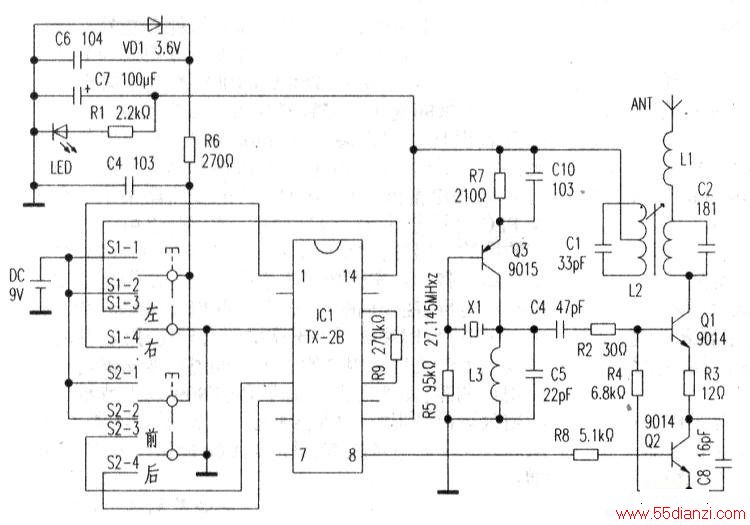

　　1．无线遥控器电路　　
　　
　　该遥控器电路由ICl(TX2B)为核心构成，电路见下图所示。该电路最大的优点是只有在操纵动作时才接通电源水泵电能。

　　
　　如接通前后动作开关S2时．9V电压分别经S2-I（或S2-2）、R6(并经C6、C7滤波．D1稳压为3.6V）加至ICI⑨脚，使IC1起振工作（其11、12脚外接电阻为时钟振荡定时电阻）：同理，操作左、右转向开关Sl时亦然。
　　
　　同时，3.6V电压还加至由Q3、Xl、13等组成的高频振荡器，产生约27MHz射频信号，经C4、R2加至Q1基极，以激励Ql经Ll、L2、ANT向空中发射射频信号。但同时还必须02导通才能使Ql工作，而02导通与否完全由IC1⑧脚输出的经编码的脉冲所控制（调制）。
　　
　　而IC1(4)、(5)脚的状态（低电平有效）．决定了前、后驱动的编码脉冲串：ICI1、16的状态决定左、右转向的编码脉冲串。Q3受控于这些脉冲串，进而Q1被控由天线向空间发射经前、后、左、右编码调制的射频信号。
　　

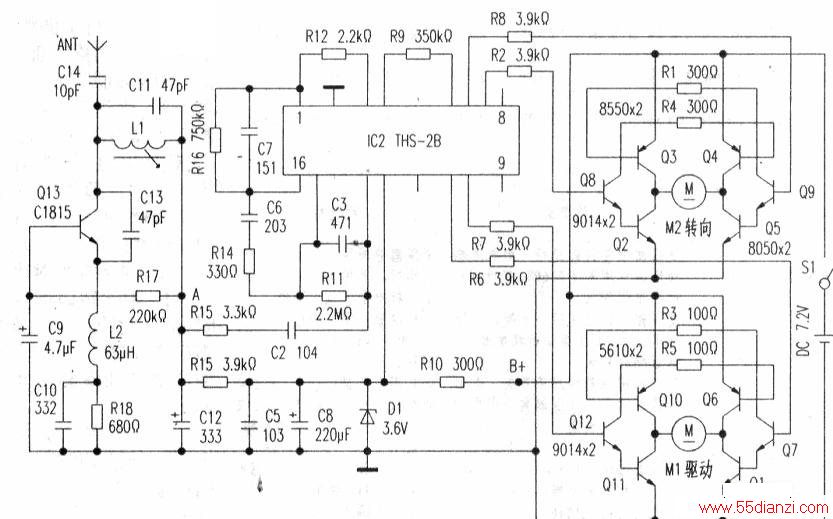

　　2．遥控接收及驱动电路　　
　　
　　由IC2为核心构成的遥控接收驱动电路如下图所示。接通Sl、DC7.2V电压，经R10降压、C8滤波、Dl稳压为3.6V．加到释码驱动电路IC2(13)脚，又经R15、C12加至遥控接收电路，通过L1加到013的c极，并经R17给Q13提供偏置电压。Q13及外围元件构成自熄超再生接收电路，其中C14为天线耦合电容．L1、C11为射频谐振电路．C13为反馈电容，L2、C10、R18提供低频自熄电压。

　　
　　当天线接收到遥控射频信号时，该电路立即进入超再生间歇振荡状态，并将接收到的射频信号检波解调出的编码脉冲串信号，由R13、C2加到IC2(10)脚进行译码。
　　
　　接于IC2(4)、(5)脚的R9为时钟定时电阻，14脚输入的脉冲信号经IC2内部放大、译码后，从6、7、10、11脚输出，分别经R8、R2及R7、R6控制转向及驱动电路工作。
　　
　　当译码后10脚输出正脉冲串，11脚输出负脉冲串时．Q12、Q11连续导通；同时经R5耦合至06导通、驱动M1转动（假设此时为正转前进）；当11脚输出正脉冲串、10脚输出负脉冲串时，Q7、Q1、Q10连续导通，驱动M1反转后退。同理，6、7分别输出正、负脉冲串时，驱动M2正、反转，实现左、右转向控制。
　　

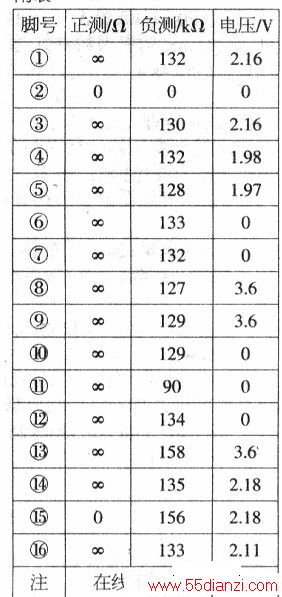

　　附表示出了IC2正常状态在线各脚对地阻值及电压值，供参考。
