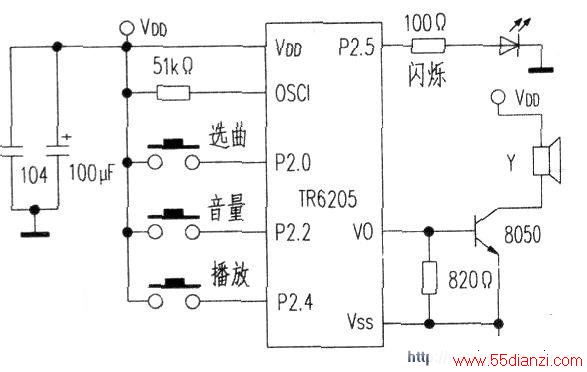

这种门铃电路简单,使用元件比较少,也有选曲功能、二挡音量调节和LED闪烁功能,乐曲达到16首,曲目为:叮咚2声、致爱丽诗、西敏寺钟声、粱祝、小天鹅、红河谷、铁达尼克号、土耳其进行曲、小步舞曲、恭喜你、威廉尔逊序曲、爱的罗曼史,回忆、小美人鱼、绿袖子、罗密欧与朱丽叶等。电路如下图所示:
