无线电子琴电路图

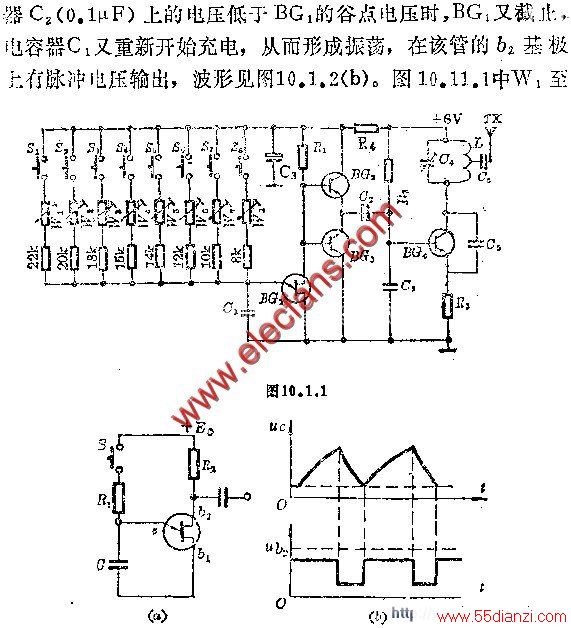

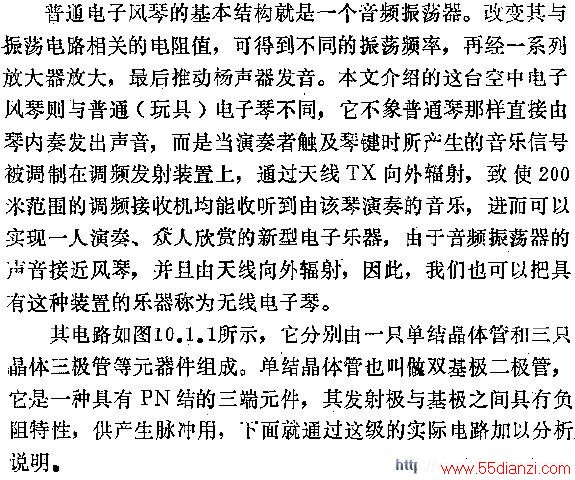

利用双基极二极管负阻和RC充放电特性的驰张 振荡器 的基本电路如图10.1.2（A）所示，接通电源并按下S键，电源通过电阻R对S充电，从而使单结晶体管发射极电压VE逐渐上升，在电容器C上电压达到VP之前，单结电体管处于截止状态，当电压升到BG1的峰点电压VP时，BG1管导通，电容器C通过发射极、基极B1迅速放电，使得BG1发射极电压降低，当电容
