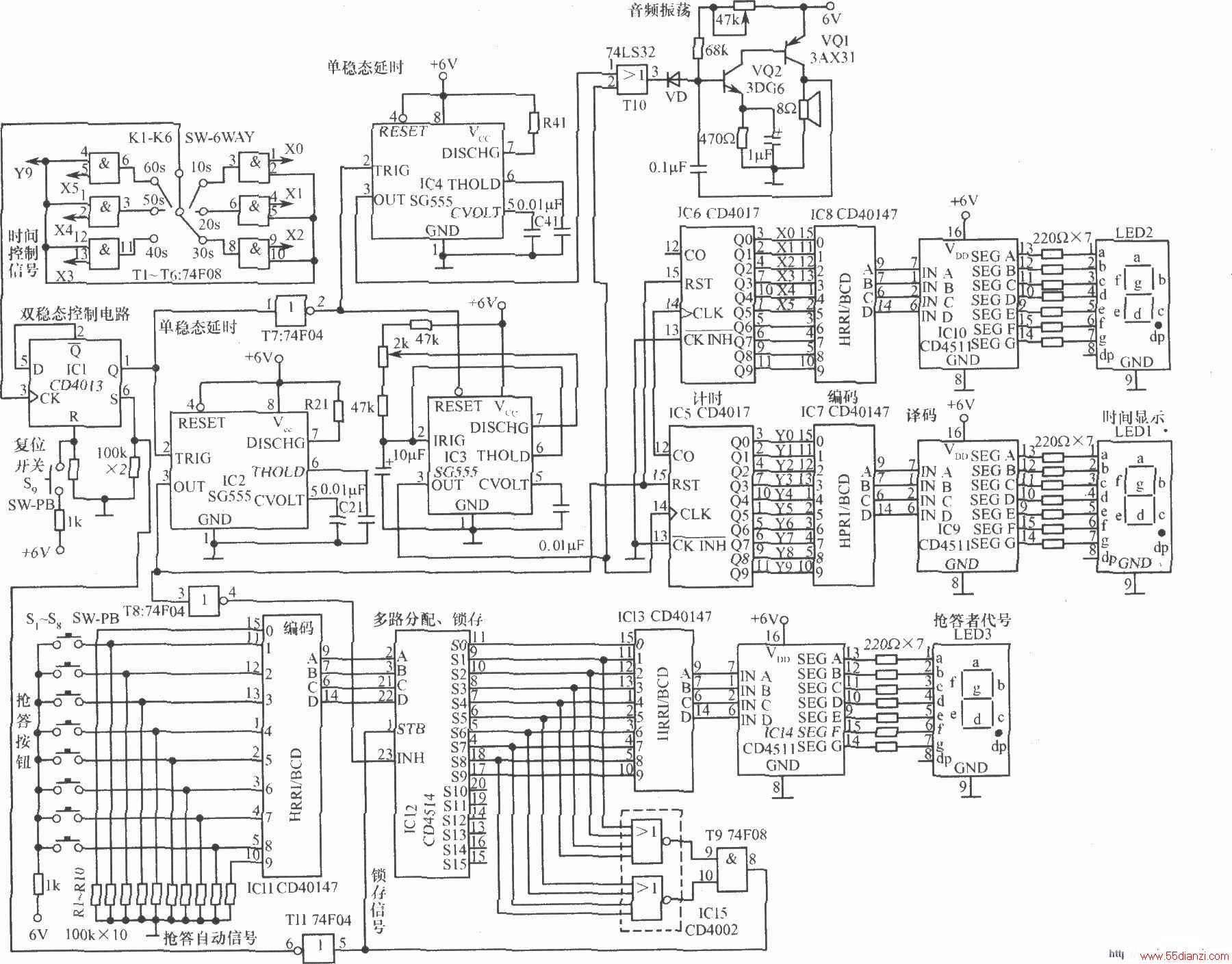

如图所示,计时抢答器由以下几部分电路组成:
(1)时钟脉冲振荡电路。IC3及其外围元器件组成振荡器,周期T=1s。
(2)显示、发光电路
(3)抢答制动电路
(4)走时结束制动电路
(5)复位启动

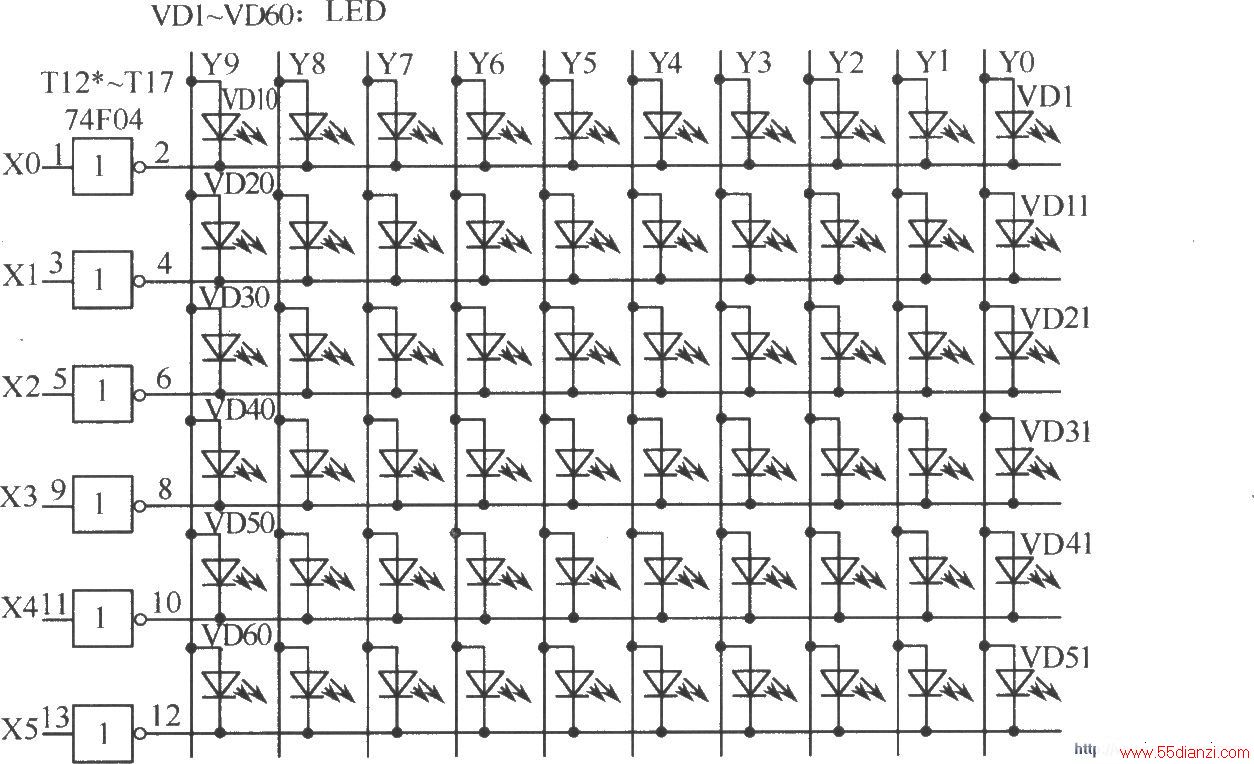

(6)秒频率发光电路:
