用LS8872构成的动态变音电路

　　LS8872 IC内部集成了话筒放大、电压比较、模/数和数/模转换、写振荡器和读振荡器、电压放大等电路单元，是一款动态即时变音回放CMOS单片IC电路。该集成电路的工作电压3～5V、工作电流8mA、最大值为10mA、静态电流0.5μA。采用16脚DIP和COB封装。具有男声变女声、女声变男声，老人声变小孩声、小孩声变老人声等独特声音变换效果。LS8872各引脚功能描述见表1，其电路如图4所示。

脚位号 引脚名 功能描述 1 WOSCI 写振荡器输入端,接写振荡器外部RC网络 2 WOSCO 写振荡器输出端,接写振荡器外部RC网络 3,4 S1,S2 组合调节输出频率(输入频率:1kHz) S1          0           0           1               1 S2          0           1           0               1 频率       800Hz       1333Hz      660Hz          2kHz 5 SEL 该端接地可调节输出声音效果 6 NRL 该端接地可调放大效果;该端悬空可调变音效果 7 ROB 该端接地可调机器人声效果 8 ROSCI 该振荡器输入端,接读振荡器外部RC网络 9 ROSCO 该振荡器输出端,接读振荡器外部RC网络 10 DAT IC测试脚,由制造商测试用 11 VDD 电源正端(+) 12 AVDD 模拟电源正端(+) 13 IN 音频信号输入端 14 AVSS 模拟电源地端(-) 15 VSS 电源地端(-) 16 RDOUT 音频信号输出端

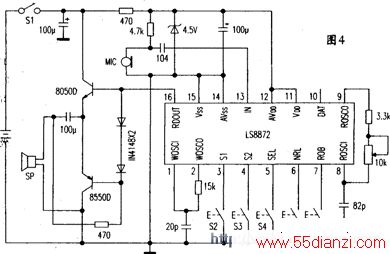

　　图4中的LS8872内部有两个独立的写振荡器和读振荡器。外部分别接不同参数的RC阻容网络电路。当分别设置“写入”和“读出”RC网络电路参数值后，即能改变输入/输出声音的频率，以达到变音变调的效果。工作过程简述如下：外界声音由MIC接收后转换成电信号。经片内放大、滤波、采样整形后，经A/D电路变换成数字信号。再由D/A电路变换成音频信号输出，经外部放大后带动扬声器播放出变调的声音。
