语音菜谱/倒计时提醒多用机是现今时髦的电子新产品，非常适用于家庭厨房。该产品的核心是8位加强型语音微处理器TM8600，芯片内有64M位只读语音存储器ROM，8K静态读写内存SRAM，16位数/模转换器，可外挂闪存任意扩展存储容量，外接驱动LED数码管。能开发设计智能家电、仪器仪表、保健理疗机、儿童玩具、语言学习机等产品。本例是典型应用之一。

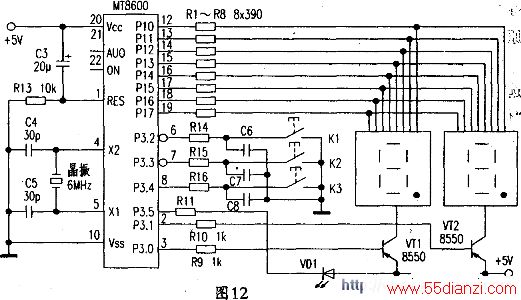

图12是该多用机的电路原理图。按键K1是“倒计时”挡位选择键。
本机“倒计时”共分为8个挡位：5/10/15/20/30/45/60/90分钟，开机时默认“倒计时”为5分钟。K2为确认键，选好“倒计时”时间挡后，再按K2键，即开始启动“倒计时”，当达到预定倒计时时间（即归“0”）后，扬声器连续5遍发出“嘀、嘀、嘀-时间到啦”的语音提示。按键K3为语声“菜谱”选择键，MT8600内部语音ROM储存了16个家常菜的配料与简单烹饪方法语音信息，按一下K3键，“倒计时”功能停止，进入“菜谱1”状态，再按K2键，立即播放“菜谱1”语音内容，每按一下K3键，选择一个“菜谱”。两位LED数码管分别显示“倒计时”时间和“菜谱”号。

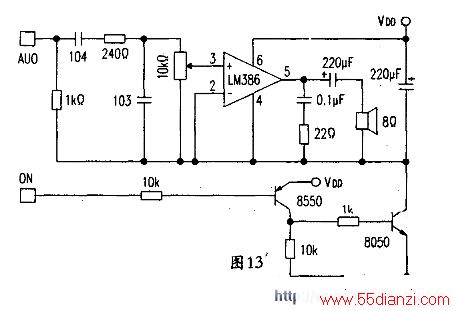

MT8600的AUO端口外接LM386小功率放大器，如图13所示。
当音频信号输出时，ON端口同时输出+5V电压，利用该端的这一电压特征，外接晶体管开关，去控制LM386功放电路。该电路静态时处在关断状态，这对电池供电时十分有利
