用KA8672构成的“鹦鹉学舌”录放电路

　　KA8672是基于ADM算法的单片CMOS语音录放电路，由于它的工作模式很像聪明的鹦鹉学人说话那样：你说一句，它跟着学说一句，而且发音变调走样。故称之为“鹦鹉学舌”录放电路。该电路非常适合制作电子玩具、仿声器、游戏机、电子鹦鹉等。IC内部集成了RCB寸钟振荡器、时序发生电路、控制电路、两个话筒前置放大器、一个动态存储器DRAM刷新电路、一个电压型D/A输出电路和一个电流型D/A输出电路等。通过调制器，实现自动录音和声音回放，并由录音和播放时工作在不同频率下的差异而产生变音的效果。KA8672有两种停止录音方式：

　　一种是静默控制方式（即静音0.6秒即播放），另一种是容量控制方式（即录满即播放）。重复播放次数可设为1～7次和多次。

　　KA8672在放音时由12脚输出高电平信号，驱动电机以带动玩具鹦鹉转动，播放终结时停止输出。⑩脚为LED驱动引脚，在准备状态和播放状态时，LED关断；在录音时LED接通发亮，LED的亮度随声音大小变化。

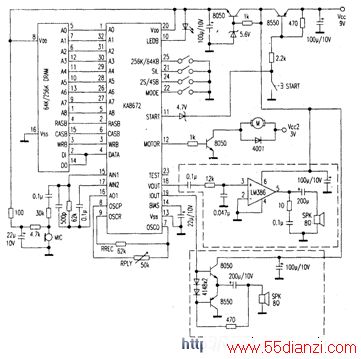

　　接通电源时，KA8672处于准备工作状况，当检测到声音信号输入时，IC开始录音，当存储空间已满或检测到0.6秒静音时，即停止录音，接着开始回放录入的声音（回放次数设为4次），连续播放4遍后又返回录音状态。如此循环64次后，IC便自动停止工作。按“START”键重启后，即开始工作。图18是典型电路原理图。
