用于现场配音的混音器

用于现场配音的混音器

点击数:7702 次   录入时间:03-04 11:38:45   整理:http://www.55dianzi.com   娱乐-游戏电路

  本人经常用摄录机录制一些生日、婚礼录像,此时常需要配上一些音乐,但后期制作比较麻烦。以往的做法是将随身听的耳塞机固定在摄录机的话筒上配乐,音乐声失真严重,而且不需现场声而只要配乐时难以实现。为此笔者做了一个简单实用的混响器,效果不错,不少同行朋友纷纷仿制。

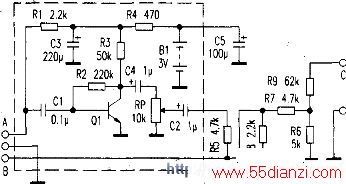

  选用一种外形为7cmx6cm的助听器,打开壳后拆去线路板上功放部分的元件,只保留前置放大电路,见图中虚线部分,将虚线外的电阻衰减网络装在拆去功放后的空余部分,C点用一根长20cm的屏蔽线接一φ3.5mm的双声道插头插到随身听上。

  A、B两点用一根长120cm双芯屏蔽线分别接上一驻极话筒和一φ3.5mm的单声道插头,接好后,扣上外壳将装置固定在随身听背面就可以使用了。笔者使用的是松下M3000摄像机,经实验本装置在其他机器上也可以使用,例如夏普机。如果是立体声的机器。把A点φ3.5mm单声插头换成立体声插头即可。

  使用时,B点的插头插到摄像机的话筒插孔上,驻极体话筒用皮筋固定在摄像机话筒上,C点插到随身听上,耳机插到摄像机监听插口上用于监听。打开摄像机电源开关,调节图中电位器RP使现场声音适中,按下随身听上的play键调好音量,调好后按下录像钮就可以了。如果要录制单独的音乐,调节音量旋钮把音量关闭即可。也可以在助听器外壳空余处钻一小孔,安装一个φ3.5mm插口与电路连接,相信大家都会,用于采访话筒。

  实际使用时应注意:换镜头时应配合随身听的开停,以免造成配乐不完整。

  注:随身听也可以用MP3播放器替代。
