自动点烟器电路

点击数：7730 次录入时间：03-04 11:53:18 整理：http://www.55dianzi.com 娱乐-游戏电路

自动点烟器

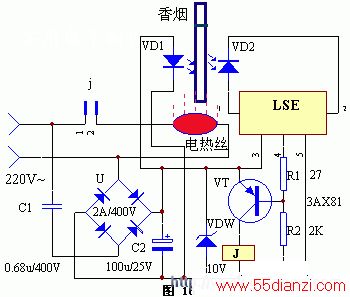

　　该装置的电路工作原理见图16。平时红外发光管VD1的光线直接照射在红外线接收管VD2上，导致VD2的内阻减小，相当于LSE的①、②脚间串通，此时LSE的④脚输出高电平，三极管VT截止，继电器J处于释放状态，电热丝不通电。一旦有香烟插入，导致VD2上的光线消失，相当于LSE的①、②脚间断开，其LSE的④脚便变为低电平，此时三极管VT导通，J吸合，电热丝通电将香烟点燃，抽出香烟后，电热丝即断电停止工作。
