热电阻的校验设备和校验方法

为了使测温准确，首先必须对热电阻进行校验，看其电阻值与温度间的关系是否准确。

1.校验设备

(1)二等标准玻璃温度计一套(或标准铂电阻温度计);

(2)加热恒温器一套;

(3)标准电阻(10或100Ω)一个;

(4)直流电位差计一台;

(5)分压器一台;

(6)双刀双掷开关一只;

2.校验方法

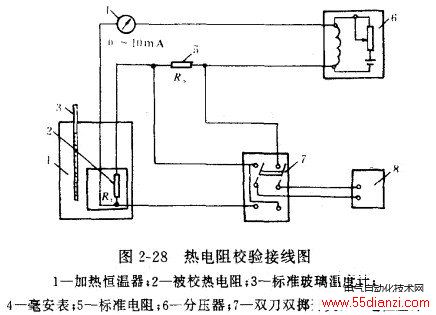

工业上使用的热电阻常用比较法进行校验，按图2-28接线. 调性加热恒温器使其温度达到校验点(一般取被测温度范围的 10%，50%和90%)温度(由玻璃温度计3读出)，并保持恒温。然后调节分压器使mA表值示约4mA (最大不超过6mA )，将切换开关掷向标准电阻R1,读出R上的电位差值Vs;再立即将切换开关掷向被校热电阻R1, 读出R1的电位差值V。则Rt按下式求出

对同一校验点需反复测三、四次，然后求取平均位Rt并与对应分度表比较，看其是否超出前面讲的允许偏差.若不超差，则该校验点的Rt即为合格.然后按土述操作再校验其他佼验点的Rt值，看其是否合格，如均合格，则此热电阻为合格.

热电阻的校验，还可用校验热电阻的R0及W(100)=R100/Ro 的数值是否超过规定范围的方法来进行，例如对于铜热电阻 Cu50，其R0=50±0.05Ω，W(100)=1.428±0.002等。
