7KF02热电阻输入如何接线
点击数:7585 次 录入时间:03-04 12:01:16 整理:http://www.55dianzi.com 传感-检测-采集电路
7KF02热电阻输入如何接线,以前都是配套的隔离变送器,这次直接把热电阻信号接到通道上,请问如何接线呢。温度量程如何设置?通道读取的字数值量程是不是还是0~32767
答:在模块的前面板上有接线图的,数字量的范围是0~32767,正常数值是0~27638.你需要硬件组态设置信号的信号的类型,不同的类型测量范围不同。
通道读取的字数值量程是不是还是0~32767?
S7-300模拟量的转换范围为0-27648.。但如果采用PT100热电阻
传感器,则这样换算:
PT100一般常用的分标准型与气候型两种;
standard range(标准型)和climatic range (气候型)的区别,
standard range(标准型):精度为0.1,即转换时需除以10
climatic range (气候型):精度为0.01,即转换时需除以100

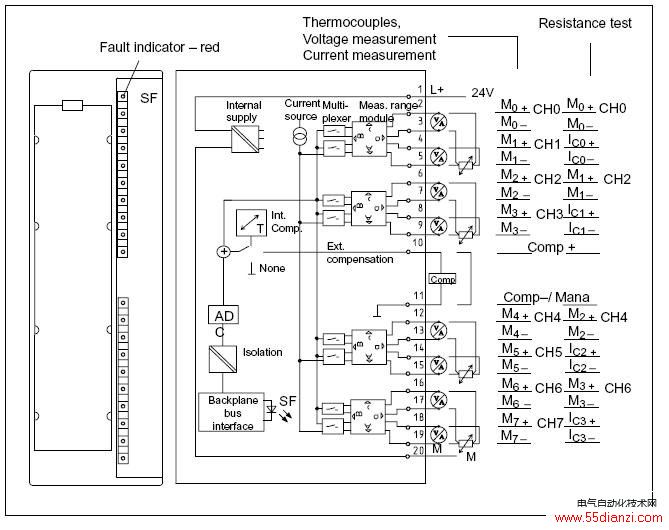

1,7kf02接线图

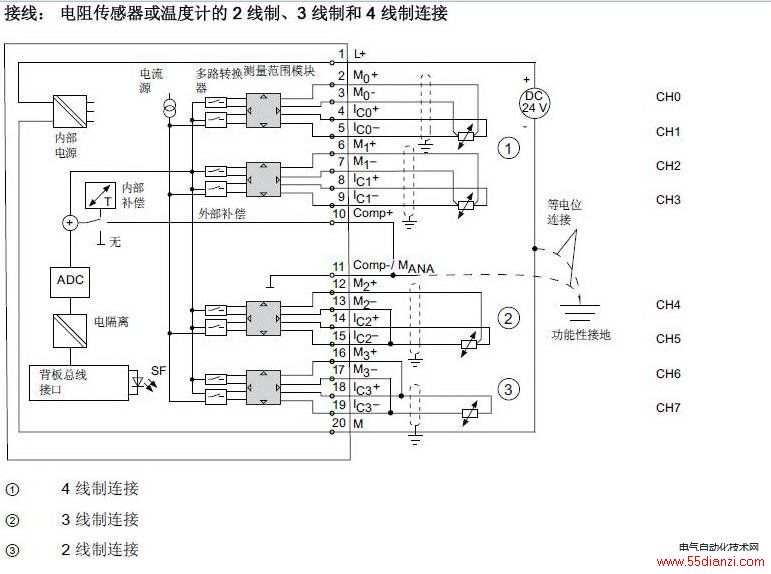

2.热电阻传感器接线图
