热电阻的测温原理及结构

1.热电阻的测温原理及结构

热电阻温度计是利用物体的电阻随温度变化而变化的性质测量温度的。将热电阻置于被测介质中，其敏感元件的电阻将随介质的温度而变化，并且有一个确定的数值。如果知道热电阻值与温度的对应关系，便可用电测仪表通过电阻值的测量，达到测量温度的目的。

目前我国在测量温度-200-850℃范围内，用来制造热电阻丝选材有铂、铜和镍等。

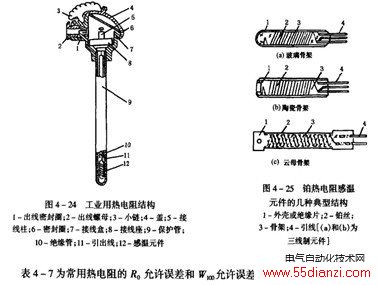

热电阻由电阻体、引出线和绝缘套管组成，见图4-24。电阻体多用双绕法，使铜或铂电阻丝绕在由塑料、陶瓷、云母或石英等材料制成的骨架上，为了减小误差，电阻体的引出线常制成二线或三线，如图4-25所示。

2.热电阻测量温度

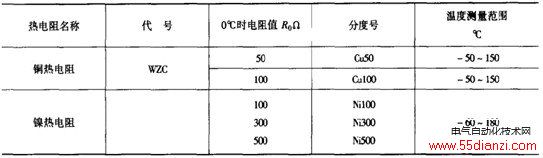

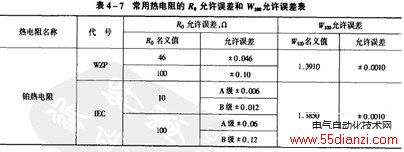

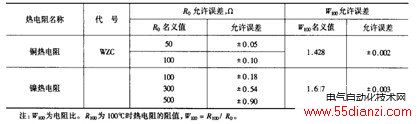

常用热电阻的品名、代号、分度号和测温范围见表4-6。

热电阻测量温度可采用不平衡电桥或平衡电桥的原理来进行。在工业测温中，一般将动圈仪表接成不平衡电桥，当热电阻阻值改变时，动圈表指针直接指示出被测温度。
