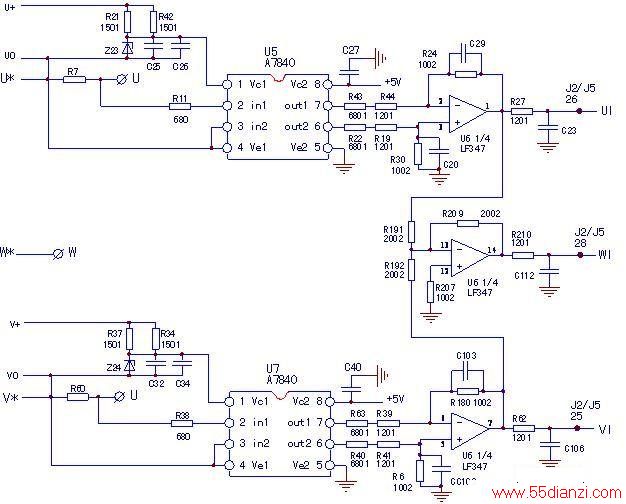

前置电流检测电路如下图所示，即J2/J5端子排之前、位于电源/驱动板的电流检测电路，由电流采样电阻、线性光耦合器、运放电路等组成。
本例机型的前置电路，只在U、V输出电流回路串接了R7、R60两只电流采样电阻，未采集W相电流检测信号。或者说，省去了W相的直接电流采样电路，而由采集到的U、V相电流信号，“间接合成”出W相信号。由电工-正弦交流理论可知，三相交流电具有固定的空间/电气相位关系，并相互构成电流回路，任意两意交流电中必定包含了第三相交流电的信息，在已知U、V相交流值的情况下，可由计算得出W相的交流值。
U、V相输出电流信号，在电流信号采样电阻R7、R60上转化为数十毫伏级的微弱电压信号，送入由线性光耦合器U5、U7的输入侧，经光、电隔离和放大处理后，输出差分信号再送入后级U6内部两级运算放大器构成的差分放大器，形成UI、VI电流检测信号；UI、VI电流检测信号，先送入加法器电路U6（由U6的12、13、14脚内部电路和外围元件组成），经过矢量加减，得到“合成”W相电流检测信号WI，然后UI、VI、WI等3相输出电流检测信号，经J2/J5排线端子的25、26、28脚，输入MCU主板电路。
