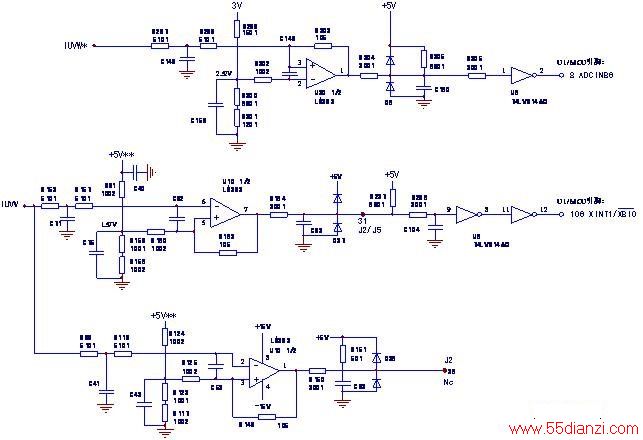

由精密全波整流器电路输出的IUVW/IUVW*综合电流信号，分为3路，分别输入由3个迟滞电压比较器组成的故障报警信号形成电路，在过载故障发生时，向MCU输入故障报警信号。
迟滞电压比较器电路，是以LM393（内含两级开路集电极输出的电压比较器）为核心组成的输出电流检测、故障报警信号产生电路，将输入模拟信号与基准电压相比较，形成（逻辑）开关量信号输出。为适应MCU的输入电压极性要求，采用U6（74LVS14A0 内含六组反相器电路）对信号倒相处理后，再输入MCU的相关引脚。
本型机型，以U10的1/2/3脚内部电路和外围元件组成的电流报警信号形成电路，空置未用。
综合电流检测信号IUVW虽然含有U1、VI、WI等3相电流信号的信息，但电流开关量信号形成电路，对区别是哪相发生了过流故障，并无“兴趣”（其实也无法区分，也无必要区分），电路只对IUVW信号中“电压峰值”起到识别作用，只要任一相（其实势必形成两相的电流通路）发生过流，其信号电流峰值达到迟滞电压比较器的基准电压值时，输出端的电平状态即发生翻转，向MCU报出开关故障信号。
U10的5/6/7脚内部放大器及外围元件组成的迟滞电压比较器，与U30的1/2/3脚内部放大器及外围元件组成的迟滞电压比较器，实际构成对IUVW/IVUW*（二者电压幅度是相同的）电流检测信号的梯级电压比较器电路。当IUVW电流检测信号电压幅度到达U10的5脚门限电压值1.57V时，U10的输入端7脚变为-15V低电平，经后级双向电压钳位、RC滤波和U6两级反相器电路处理为0V低电平信号，输入MCU的106脚；当电流检测信号的电压幅度继续上升时，由U30的同相输入端3脚输入的IUVW*电流检测信号，到达U30的2脚比较基准电压值的2.52V以上时，U30的输出端1脚变为高电平电压，经后续二极管钳位、RC滤波电路和反相器电路，倒相为0V的故障报警信号，输入MCU的8脚。
（试分析）由两电路的不同的门限电压设置值可看出，当变频器运行中过流程度较轻和过流时间较短时，U10发送“瞬时过流”报警信号，同时在操作显示面板给出“HOC”的故障代码警示，变频器采用较长的延时时间处理该信号，若此过流信号在延时时间以内消失，变频器继续正常运行。当轻度过流的过流时间较长，U10的向MCU发送的报警信号，即被MCU判断为“稳态过流”故障信号，同时在操作显示面板给出“SOC”故障代码提示，实施停机保护。
当变频器运行中过流程度较重（如大于1.5倍以上额定电流）时，U30向CMU发送“重度过流信号”，同时给出“SC（意为驱动故障）”报警提示，不经延时处理，即实施停机保护。
