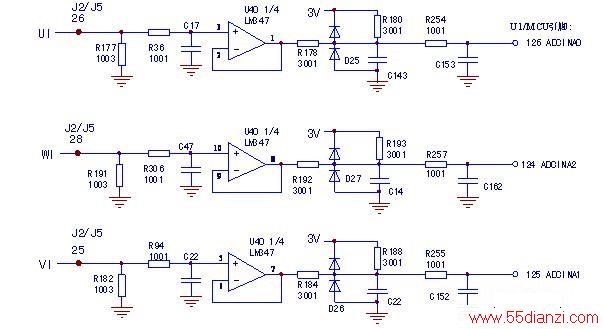

电流检测模拟信号处理电路一（见下图）
由前置电路来的UI、VI、WI电流检测信号，分作第一路电流检测信号，输入运放电路U40内部3组放大器和外围元件组成的电压跟随器电路，缓冲后由1、7、8脚输出，经D25、D26、D27保护二极管双向钳位（3只二极管为贴片3端器件，每只内含两只二极管），RC滤除高频干扰信号后，形成0~3V以内的电压信号，输入MCU的模拟信号输入端124、125、126脚。供内部程序运算，用于在操作显示面板显示运行电流值，起动过程中检测电流变化，进行VVV/F控制等。

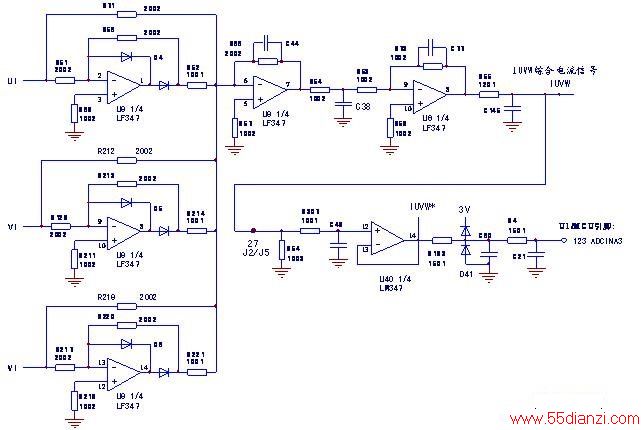

电流检测模拟信号处理电路二（见下图）
由U6输出的UI、VI、WI电流检测信号，分作第二路电流检测信号，输入由运放电路U9内部4组放大器和外围元件组成的精密全波整流器电路，整流为六波头的脉冲动直流信号电压后，经U6反相器8、9、10脚内部放大器和外围元件构成的反相器，对信号进行倒相处理，形成IUVW综合电流信号，送入后级电路。
U9的1/2/3、8/9/10、12/13/14脚内部3组放大部与外接D4、D5、D6二极管及其它元件，组成精密半波整流器电路，UI、VI、WI电流检测信号同时送入反相求各电路（U9 5、6、7内部放大器和外围元件构成），U9内部4组放大器及外围元件组成了3相全波整流器电路，若运行频率为50Hz，则U9的7脚输出整流电压为六波头的频率值为300Hz的三相电流检测信号。
IUIW综合电流信号，经U40（12/13/14脚内部放大器）和外围元件组成的电压跟随器处理后，输出IUVW*信号供后级电路，同时IUVW*信号，经钳位电路、RC滤波电路进行钳位保护和滤波后，送入MCU的模拟信号输入端123脚，供内部程序进行输出缺相等故障判断。该路信号虽然为模拟电压信号，但MCU对输入信号不再注意电压幅度的高低，只是据信号“波头数”的多少，判断是否有输出缺相故障发生--更注重信号的数字性质。该信号只在运行中起作用。
整流器电路因非线性元件--二极管的引入，已经不是纯粹的线性放大器了，整流二极管对输入电压极性有选择性作用，但电路仍旧利用线性放大来完成整流过程，输出信号的幅度和波形还是与输入信号幅度相关的。上图电路勉强仍可算作是模拟信号放大处理电路。电路的动、静态工作点仍有线性放大器的特点。
因MCU的最高工作电压为3.3V，所以送入MCU引脚的检测电压信号，均须由二极管钳位于3.6V以下，适应MCU对输入信号幅度的要求。检测电路正常时，其输出电压值按设计要求，是不会超出3.3V以上的，增加3V钳位与保护二极管，是考虑到检测电路故障时形成过高的电压输出等异常情况的，主要是保护MCU引脚，不受危险电压的冲击而损坏。
