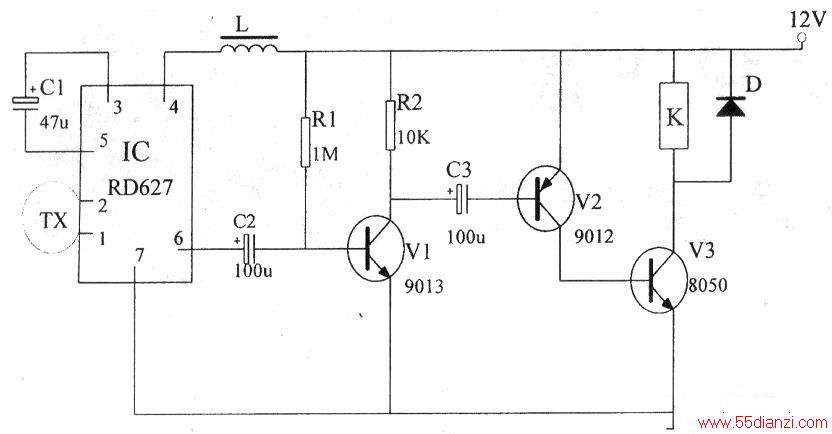

此电路的IC为微功率微波传感模块RD627，其内部包含射频振荡发射器、检测器、放大器、限幅器，信号经①②脚环形天线向空中发射，形成一个立体的微波防护区，当在一定距离内(约6m)有物体运动时，经环形天线发射出去的微波即被物体反射回来，使原来的信号发生频移，经lC内部检波器处理后、获得的变化信号再经内部放大，从⑥脚即输出一个和移动物体相对应的超低频信号，由C2耦合、再经C3耦合到V2基极，V2导通后、V3饱和导通，继电器吸合，即达到控制的目的。物体离开感应区后IC⑥脚无输出，V3截止、继电器触点断开。
TX可采用中3-4mm硬金属线弯成φ120mm的开口形天线，Vl选用9013，V2选用9012PNP型三极管，V3选用8050或9014三极管，D选用IN4007二极管。
