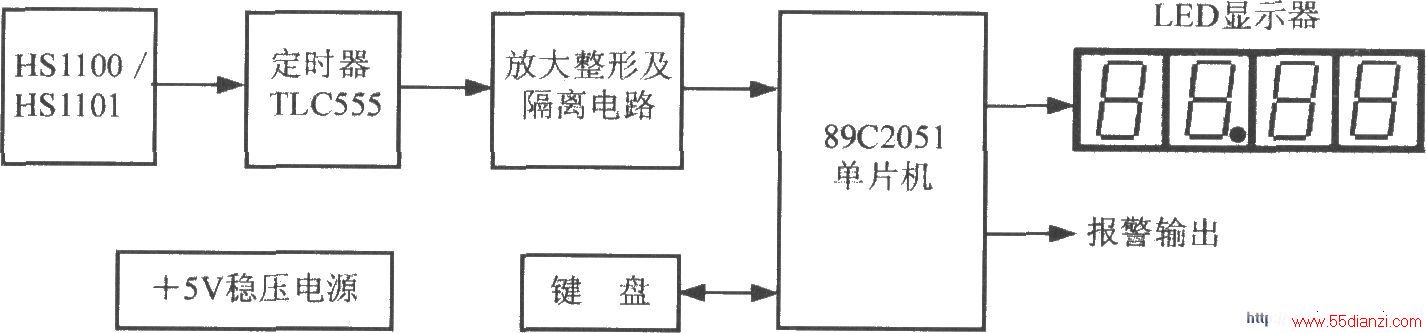

相对湿度测量仪的总电路框图

相对湿度测量仪的总电路框图如图所示。采用一片89C2051单片机，可驱动4位LED数码管。TLC555输出的方波频率信号经过放大、整形及光耦隔离电路后，送给89C2051的定时器。利用键盘可完成设定、测量或复位操作，程序就储存在89C2051的ROM中。该仪表测量相对湿度的范围是0～100％，测量精度可达±2％RH，分辨力为0．01％RH。
