由单片智能化湿度/温度传感器SHT15与89C51构成的相对湿度/温度测试系统的电路

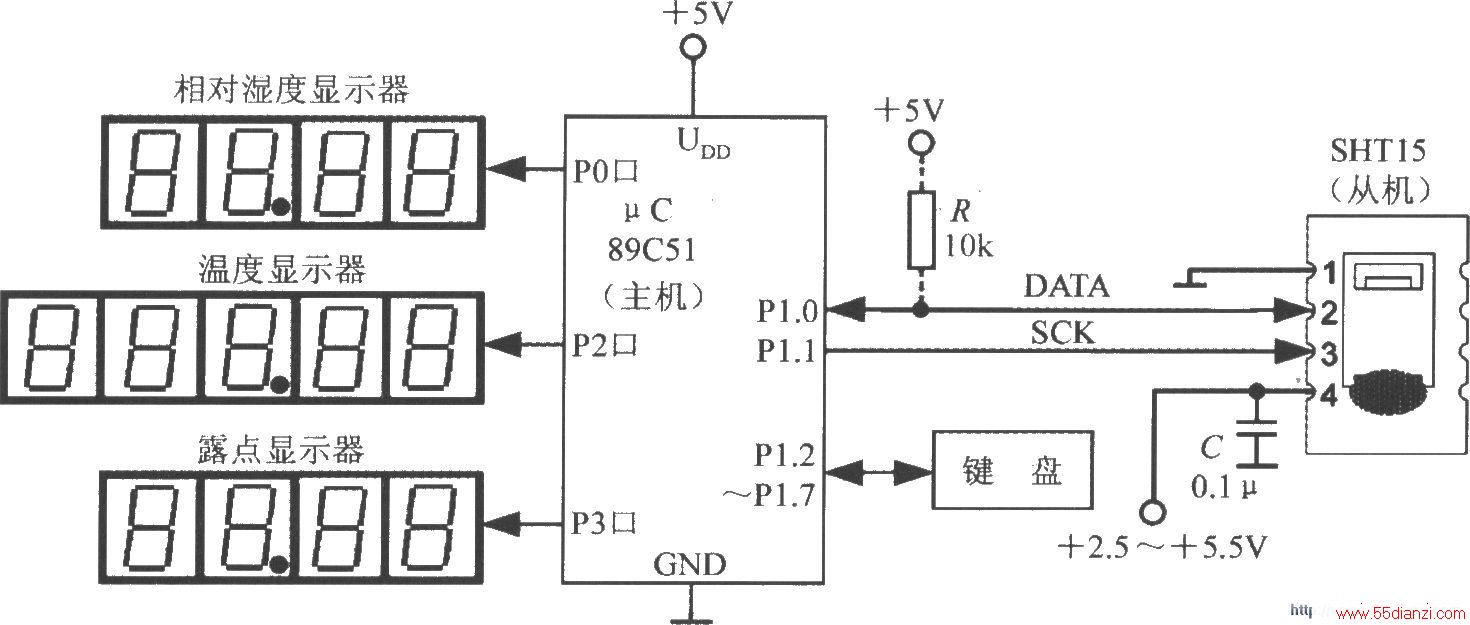

由SHT15构成的相对湿度腽度测试系统的电路框图如图所示。该系统能测量并显示出相对湿度、温度和露点。SHT15作为从机，89C51单片机作为主机，二者通过串行总线进行通信。R为上拉电阻(亦可不用)，C为电源退耦电容。P0口、P2口和P3口分别接3组LED显示器。其中，相对湿度的测量范围是0％～99．99％，测量精度为±2％RH，分辨力为0．01％RH。温度测量范围是-40～ 123．8oC，测量精度为±1℃，分辨力为0．01℃。露点测量精度<±1℃，分辨力也是±0．01℃。
