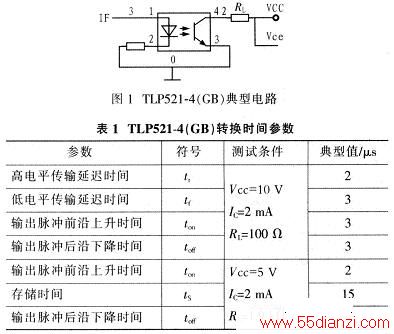

TLP52l-4（GB）的典型电路如图1所示，具体的转换时间参数见表1。由表1可知，TLP521_4（GB）最大传输延迟时间为42μs，系统需要在1ms内完成8个字节的读或写，最大传输延迟时间已满足电路传输延迟时间的水平，因而在传输速度上完全能够满足长线传输的要求。通过对其输入端的控制，可使光耦按工作需要打开或关闭。当在输入控制端加高电平时，光耦正常工作。将输入端信号耦合到输出端，而当在输入控制端加低电平时，其输出端集电极开路三极管截止，对外呈高阻态。
