双向触发二极管组成的双向晶闸管触发电路的工作原理

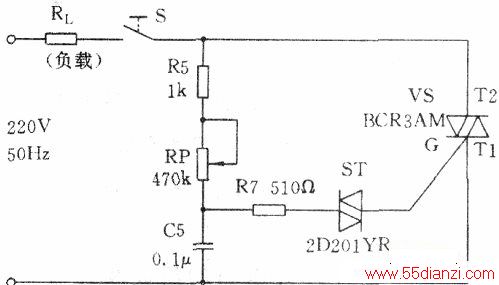

　　调压器电路主要由阻容移相电路和双向晶闸管两部分组成。单独画出这两部分电路（上图），R5、RP和C5构成阻容移相电路。合上电源开关S，交流电源电压通过R5、RP向电容器C5充电，当电容器C5两端的电压上升到略高于双向触发二极管ST的转折电压时，ST和双向晶闸管VS相继导通，负载RL得电工作。当交流电源电压过零瞬间，双向晶闸管自行关断，接着C5又被电源反向充电，重复上述过程。分析电路时，大家应该意识到，触发电路是工作在交流电路中的，交流电压的正、负半周分别会发出正、负触发脉冲送到双向晶闸管的控制极，使管子在正、负半周内对称地导通一次。改变RP的阻值，就改变了C5的充电速度，也就改变了双向晶闸管的导通角，相应地改变了负载RL上的交流电压，实现了交流调压。
