采用CD4017组成的分频器电路

采用CD4017组成的分频器电路

点击数:7428 次   录入时间:03-04 11:40:08   整理:http://www.55dianzi.com   数字逻辑电路

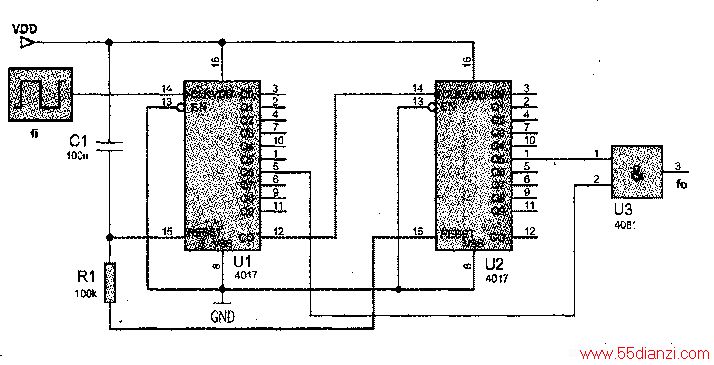

  利用CD4017组成的分频器具有外围元件少的特点,通过若干片CD4017可以组成任意分频系数的分频器(N分频器),下面以56分频器为例,如下图所示,说明分频器的实现过程。

  当电路接通电源后,在R1、C1的作用下,U1、U2复位,只有Q0端为高电平。当时钟脉冲信号输入U1的CLK端,并连续输入10个计数脉冲后,U1的进位端CO输出一正脉冲,使U2的Q1端变为高电平。同理,在第20个、第30个、第40个、第50个计数脉冲作用下,U2的Q2端、Q3端、Q4端、Q5端依次变为高电平;在第51、52、53、54、55、和56个计数脉冲作用下,U1的Q1-Q6端依次出现高电平。当U1的Q6端和U2的Q5端都为高电平时,与门U3打开Fo端输出高电平,从而达到56分频的目的。

  改变U1、U2的输出端和与门的连接方式,可以改变分频系数。
