用门电路组成的发声型逻辑笔(CD4011)
点击数：7410 次 录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 数字逻辑电路

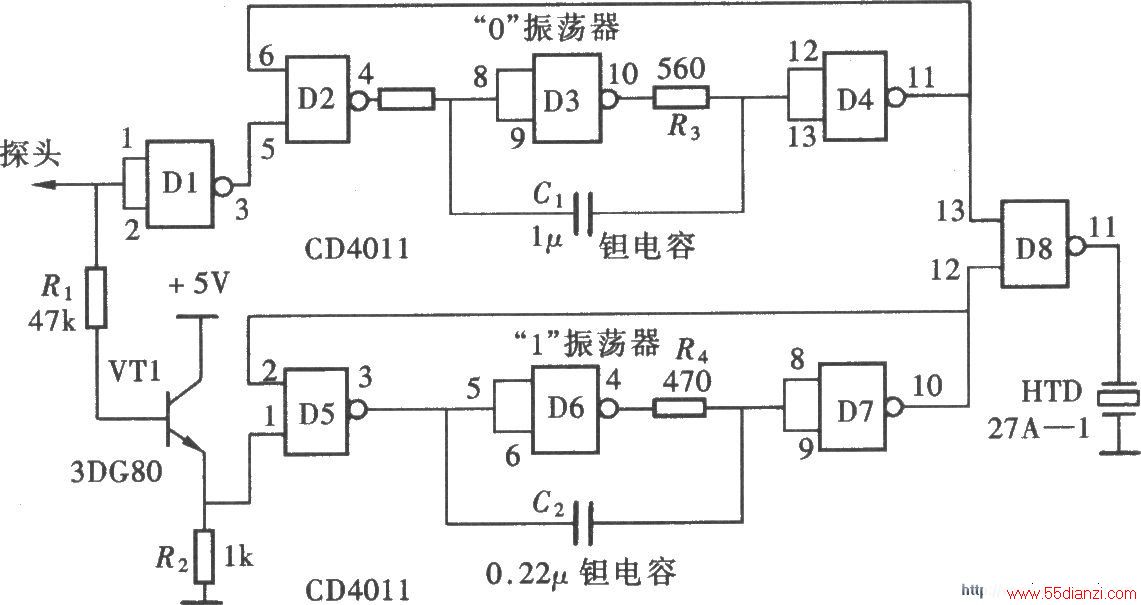

发光型逻辑笔的测试结果需要用眼来观察。由于现代电子制作技术的高度发展，所制作的电路板上布置的焊点十分密集。所以测试时必须全神贯注，目光时刻不能离开测点。因此制作一个能够发声的测试器，使我们的耳朵也能在测试中配上用场，将会大大提高测试效率。如图所示为采用与非门CD4011制成的发声型逻辑笔。
