巴特沃斯低通滤波电路

　　虽然巴特沃斯电路的假设增益为OdB．即放大倍数为l，但在实际电路中往往有少量增益存在，这事实上不会影响到其频域内的传输特性曲线，也不会对滤波电路的性能发生不良影响。

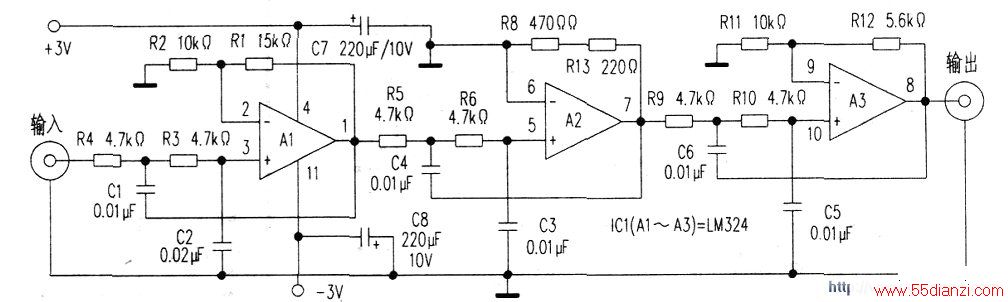

　　这种电路最明显的特点是采用双电源供给，这样做可以减少元件数量而大大简化电路的设计。

　　电源用四节5号电池串联组成。

　　在+3V和ov之间和-3V和ov之间分别连接电容C7和c8，以改善电路的交流特性。

　　这里用一块四运放芯片LM324．此处只使用其中三只。

　　三只运放的电路结构相类似，有区别的地方是反馈电阻不同，运放Al是Rl．运放A2是R8+R13．运放A3是R12。反馈电阻决定每只运放的增益，这是实现巴特沃斯滤波器所必需的。电阻R3—R6．R9和Rl0．以及电容C1～C6共同决定滤波器的低通截止频率：f=1/(2πRC)=1/(2π4.7kΩxO.OlμF)=3.386kHz。
