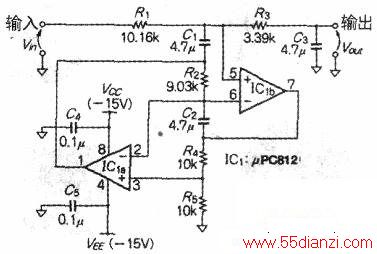

下图是具有巴特沃斯特性的三阶有源低通滤波器,可以接在检波电路后作平滑电路使用。其截止特性为5Hz衰减3dB、50Hz衰减60dB、100Hz衰减78dB。电阻R1和电阻R1串联接在输入端和输出端之间,构成信号直流成分的通路,运放ICla的输出端与电阻R1、R3的连接点之间插入了隔直电容器C1,不让运放输出端的直流漂移从滤波电路的输出端输出。
滤波电路的频率特性由R1、R2、R3、C1、C2、C3等六个元件的数值决定。R4和R5的阻值与截止频率无关,为固定的值。如果想把截止频率改为lkHz可按下面的顺序进行计算。
①将23.5nF变更为22nF(4.7μF×5/1000=23.5nF)。
③R2和R3部分别乘以23.5/22,于是R2=9.646kΩ,R3=3.621Ω。
③用1%的电阻通过串并联组成上述两个阻值的电阻。
所有的电容器选用误差为5%的薄膜电容器。运放的交流输出电压振幅是输入交流信号振幅的两倍。在图1的电路中,最大输入电压为l0Vp-p。最大输出电压为20Vp-p。运放选用FET输入型的,应选择即使增益为l也能稳定工作的型号。信号源的内阻与R1相比应足够低,而负载与R1+R3的值相比应足够高。

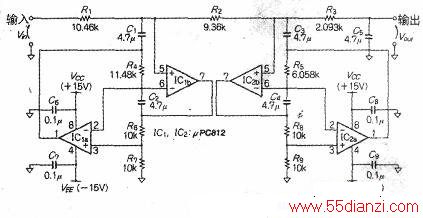

下图是五阶的有源低通滤波器电路,运放的输出端同样使用了隔直电容器C1和C3。该滤波电路的截止特性非常陡,在SHz时衰减3dB,50Hz时衰减l00dB,100Hz时衰减130dB。在注重平坦性的场合,电容器的容量误差必需控制在1%左右。由于C1~C5的电容器都是4.7μF,如果能够控制这五个电容器的容量偏差的话,从5%误差的电容器中挑选五个容量相同的也能确保通常内的平坦性。
上面两个电路的电源电压均为士15V,消耗电流不超过l0mA。
