低通滤波电路

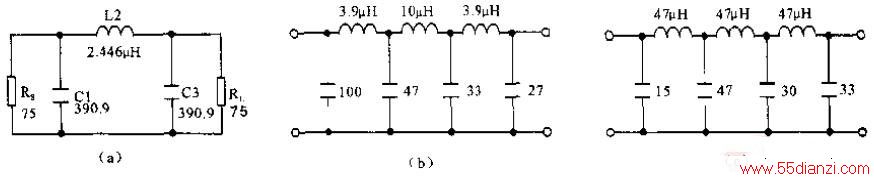

　　视频通道中低通滤波器(LPF)的主要作用是滤除基带信号中伴音副载波，只保留视频（全电视）信号。目前大多数卫星接收机中的低通滤波器都采用LC网络来构成。用LC网络构成的滤波器一般都采用阻带边缘上升陡峭的椭圆函数型或契比雪夫型低通滤波器。图（a）为由实际元件构成的低通滤波器。图（b）为SUMAN SR-301型、302型机的低通滤波器。图（c）为P350机的低通滤波器。
