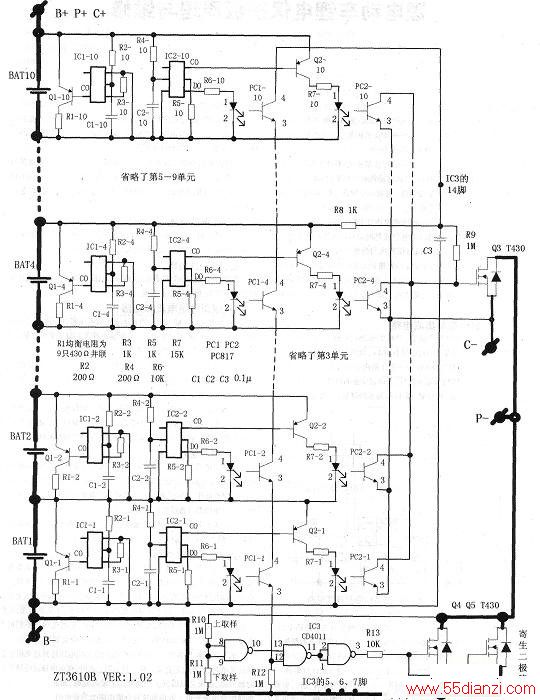

10串锰酸锂、钴酸锂和三元锂保护板原理图如下图所示：
(1)驱动电源
来自串联的低四单元电芯的正极，经R8和C3滤波形成驱动电源正，提供三路。一路经R9供应充电开关Q3的栅极和光电耦合器PC2的光电三极管，这一路负责充电开关Q3的导通和截止；另一路供应光电耦合器PC1的光电三极管供电；第三路为四2与非门IC3的14脚供电，这一路控制放电开关Q4和Q5的导通和截止。
(2)充电过压保护
充放电控制IC2的⑥脚为C0，正常时为高电平，CO接三极管Q2的基极，因为是PNP管，所以基极高电平截止，此时其输出经R7接光电耦合器PC2的输入端，发光二极管没有电流通过，光电耦合器PC2的输出端光电三极管截止。
光电耦合器PC2所有的光电三极管属并联关系，并且和Q3的栅、源极并联，当所有的光电三极管截止时，驱动电源经R9使Q3导通。
保护动作过程：当任何单元电芯充电过程中达到设定值(例如4,25V)，该单元充放电控制JC2的⑥脚C0跌为低电平，CO所接三极管Q2的基极变为低电平，该PNP三极管Q2导通，其输出经R7点亮对应PC2的发光二极管，该PC2的光电三极管导通，短路了Q3的栅、源极，导致Q3截止，整组电池停止充电。’
正常充电回路：充电器输出正C+一电池组正B+一电池组负B--保护板放电开关管的寄生二极管一保护板充电开关管的漏、源极一C-→回到充电器输出负。
(3)放电欠压保护
正常情况下，四2与非门IC3的⑧、⑨脚低电平一⑩脚高电平一如12也为高电平一①、②、11低电平一③脚高电平一Q4和Q5导通一电池组正常放电。
IC2的④脚为DO，正常时为高电平，D0所接光耦PCI的发光二极管得电发光，PC1的输出端光电三极管导通。所有的光电耦合器PC1光电三极管是串联关系，最高端的集电极接驱动电源，最低端的发射极接与非门的12脚。
如果放电时各单元电芯均不欠压，那么PC1所有的光电三极管导通，驱动电源使与非门的12脚保持高电平，符合前述过程，电池组正常放电。
放电时，任何一个电芯降低到保护值（例如2.95V）时，该IC2的④脚变为低电平，DO所接光耦PCI的发光二极管失电停止发光，输出端光电三极管截止。由于光电耦合器PC1所有的光电三极管是串联关系，任何一个光电三极管截止（断开）都会造成与非门12脚变为低电平。无论13脚为何电平，都会因12脚低电平一①、②、11脚高电平一③脚低电平→Q4和Q5截止一电池组停止放电。
正常放电回路：电池组正B+P+→电动车负载→P-保护板放电开关管的漏、源极一电池组负B-。
(4)放电过流保护
放电电流流经放电开关和R14时，在Q4和Q5的漏、源极产生电压，该电压加上R14两端电压就是放电过流保护的取样，该取样经Rl0和R11分压接IC3与非门的⑧、⑨脚。正常情况下，如本例小于15A时，取样经R10和R11分压为低电平，满足四2与非门IC3的⑧、⑨脚低电平一⑩脚高电平一如12脚也为高电平→①、②、11脚低电平—③脚高电平→Q4和Q5导通一电池组正常放电。
当放电大于15A时，取样经R10和R11分压为高电平了．IC3的⑧、⑨脚高电平一⑩脚低电平一无论12脚为何电平—①、②、11脚高电平—③脚低电平→Q4和Q5截止一电池组停止放电。
(5)充电均衡
IC1也是充放电控制集成电路，五脚的贴片元件，仅仅使用了充电过压保护，并且充电保护值选4V左右动作的芯片。
正常充电时，电芯不超过充电保护值时．IC1的⑤脚CO输出高电平，与之相连的Q1因是PNP三极管处于截止状态；当电芯达到充电保护值（例如4.10V）时，IC1的⑤脚C0变为低电平，三极管Q1导通，将R1并联到电芯两端。充电电流流经该单元时，充电电流中的一部分继续为本电芯充电，充电电流的另一部分则流经R1，这部分电流称之为均衡电流。换言之，其他电芯的电流为完整充电电流，大于本电芯的充电电流。R1为9只430Ω电阻并联(47.5Ω)，所以均衡电流大约为50mA。
