过压保护电路

过压保护电路

点击数:7930 次   录入时间:03-04 11:50:11   整理:http://www.55dianzi.com   保护电路

过压保护电路

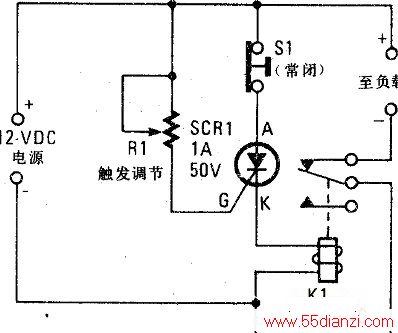

  可控硅SCR1与12V的电源线路并联安装,并连接到12V的常闭继电器K1。可控硅的控制极电路用来对电源电压进行取样。只要所加电源电压低于某一给定值,SCR1保持截止状态,K1的触点保持闭合状态,从而给负载供电。当电源电压上升到高于12V时,SCR1的控制极就被加上足够大的电流使SCR1通导。SCR1的触发电平取决于电位器R1的调定值。一旦SCR1被触发导通(驱动继电器),K1的触点断开,从而切断流过负载的电流。
