电子管功放的屏路供电有电子管整流和晶体管整流两种方式。当使用旁热式电子管整流时，最大的优点是具有延时软启动作用，对功放管的使用寿命有利。但全波整流需要次级双绕组的电源变压器；桥式整流需要四只电子管，灯丝功耗大，占用安装空间大。晶体管整流具有体积小、造价低、省电和安装方便等优点，但是一通电，直流高压马上就加到各级电子管，而此时电子管阴极尚未加热到正常发射电子的程度，直流高压会强迫冷阴极发射电子，对电子管的使用寿命不利。为此又得在供电回路中加延时继电器来解决这一矛盾。

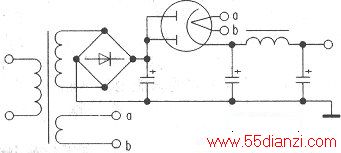

下面介绍的电路采用晶体管桥式整流，这样可以节约一组电源变压器次级绕组。延时软启动电路由一只旁热式整流电子管完成。开机时，晶体二极管整流后的脉动直流电经电解电容滤波后加在电子二极管的屏极，因电子二极管阴极需一定的时间加热，所以，电子管最初是不导通的，之后随着阴极被逐渐加热，电子管逐渐导通，直到完全进入正常工作状态，完成延时软启动过程。
