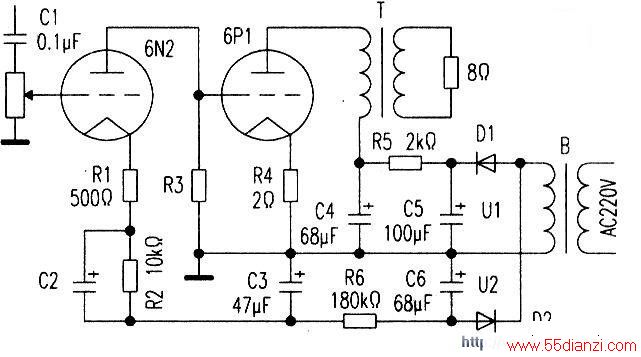

下图中R3既是前级的直流负载电阻。又是给后级提供栅负压的偏值电阻。它适用于栅负压较高的功率管制作的功放电路。电路比较简单。电路中两个竹子的灯丝接地端。应接在各自阴极电阻的下端。
同样要求电源变压器有两个灯丝绕组,功率级与前级的灯丝分别供电。电路是用6Pl做的实验,虽然栅负压较低,但工作很正常,说明电路是成功的。同样要注意的是:一定要在插上前级管子后再开电源,否则不能加电。
