正极接地的并联式直流电源电涌保护电路

正极接地的并联式直流电源电涌保护电路

点击数:7304 次   录入时间:03-04 11:38:25   整理:http://www.55dianzi.com   稳压-电源电路

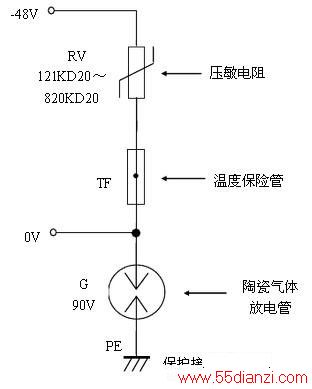

 通信机房并联式直流电源电涌保护电路如下图所示:

通信机房并联式直流电源电涌保护电路

  说明:

  1、压敏电阻在图上所标型号中选取(选压敏电压高一点的更安全、耐用,故障率低,但残压略高);根据通流容量要求选择外形尺寸和封装形式,或采用几个压敏电阻并联(应挑选压敏电压相近的并联,每个压敏电阻都要单独串联温度保险管,以延长使用寿命和确保安全)。

  2、温度保险管一般采用130℃~135℃、10A/250V的,应与压敏电阻有良好的热耦合。最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。

  3、陶瓷气体放电管的通流容量根据要求的通流容量选择,直流击穿电压一般为90V。当要求的通流容量≤3KA时,可以用玻璃放电管代替。

  4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量(压敏电阻为一次冲击通流容量的三分之一左右,气体放电管为最大通流容量的一半左右)。
