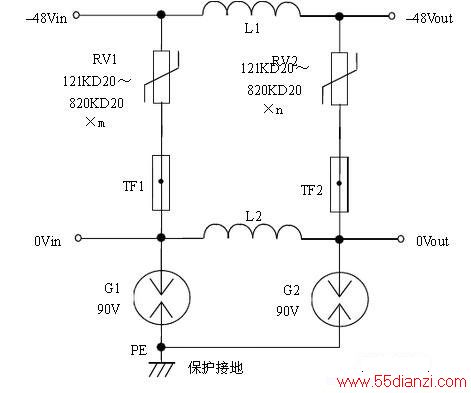

电路如下图所示：
说明：
1、压敏电阻在图上所标型号中选取（压敏电压高的更安全、耐用，故障率低，但残压略高），根据通流容量要求选择外形尺寸和封装形式，要求通流容量Im大时，第一、二级可以如图所示分别用ｍ个、ｎ个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全），按第一级Im1≥Im，第二级Im2≥（0.2～0.3）Im估算。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、第一个陶瓷气体放电管G1的通流容量根据要求的通流容量Im选择，第二个放电管G2可以参照第二级Im2选择。
4、压敏电阻和放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，放电管为最大通流容量的一半左右）。
5、串联电感为空心电感，电感量应≥20μH，导线直径应按负载电流计算。
