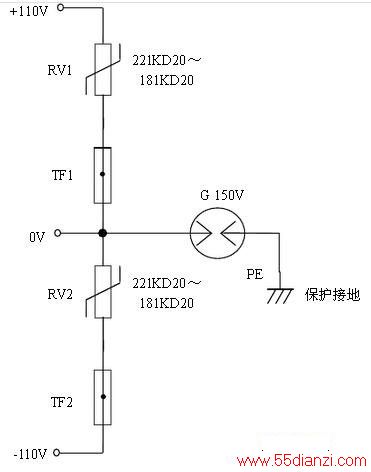

正负对称的并联式直流电源电涌保护电路如下图所示：
说明：
1、压敏电阻在图上所标型号中选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高），根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全）。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压一般为150V。当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
