电路基本思想仍采用常规的相位控制晶闸管(可控硅SCR)的方法对单向交流导通角进行调整，从而实现调压。设定晶闸管在电网电压正常值220V时，有一个固定的导通角，使负载上电压处于一个选定值(例如200V)，若电网电压上升某一数值，则通过控制电路使晶闸管导通角减小某一角度；若电网电压下降某一数值，则通过控制电路使晶闸管导通角扩大某一角度，只要做到控制精度适宜，就能使负载上每个电压波形里交流有效值总保持在原选定值上。
我们将电网电压(220V)变化10％的总量22V分为8档，每档之间电压差为22V/8=2.75V，即电网电压处在220V的基点上时，不论是增量变化还是减量变化，只要变化量≥2.75V(只占电网电压的1 25%)，就达到了一个相应的调整档位，控制电路就会对晶闸管的导通角进行调整。因为在电网电压升、降两个方向上各有8个档位，因而不论电网电压如何改变，负载卜的电压都能自动处于相应的细微调整之中而维持基本不变。
这是一种模一数与电阻阵列组合的增益控制方式，具体电路原理如下图所示。
电网电压由变压器Bl进行降压及桥式整流BR和电容Cl滤波以后，一路加至三端集成稳压器LM7805的输入端，由它给H{控制系统部分的工作电压；一路加至电位器RP1上，相应的电网变化状况也即会随时反映在RP1的中点位置上。
ADC0809是8路8位模/数转换芯片，将其地址选通输入端ADD-A、ADD-B、ADD-C均接地，只选择了IN-O一路作为模拟电压输入通道。
6、7、22连接在一起形成连续进行转换的工作方式。
NE555芯片接成一个时钟发生器，提供ADC0809所需时钟脉冲(时钟频率范围：10—1280kHz)。
为了提高测量精度，下图中将两个参考电压ref(-)、ref(+)连成对称接法，分别调整电位器RP2和RP3，使它们的中点电压各为2.25V和2.75V．这样，即将JN-O输入电压VIN的范围定在+2.25V≤VIN≤+2.75V之间，转换后的数值也相应在O~FFH之间。如此，当电网电压为正常值220V的时候，IN-O输入的模拟电压应为中值2.5V，转换的相应数值也应为80H(128)，以便于随着电网电压在升、降两个方向改变时，转换的数宁量也能随着变大或变小。高4位(msb2-1，"'.msh2-4)的l6种取值(0000，0001，……．1111)通过4线/16线译码芯片74HC154区分出0~15来，分别作为调整档位使用即可。数字的低4位(lsh2-5，...lsh2-8)在电网变化中，变化过于频繁以及数值过小，舍弃不用。每针对IN-0某一模拟输入电压值，ADC0809的数据高四位就有一个对应的转换数值，经74HC154译出的输出线0~15就对应一根有效输出端为“0”。自然，在L述中值的情况下，74HC154的数据输出端8也为“0”，而其余输出端均为“1”。经74HC04反相后，有效的输出端为“1”，无效的输出端为“0”。本电路不宜用741S04作驱动，因为TTL电路高电平“l”输出电流只有400μA，而HC门电路输出达20mA。RO，Rl，R2的阻值远小于TTL电路内阻，是不能用的。
由下图中可见，74HC154译出的输出线0~15，各自经74HC04反相器后，接一只二极管（用于线间隔离）和一只不同阻值的电阻后并联在一起，但其中同一时刻只有一根有效的输出线（即一个数据）作为电容C2的充电电源。二极管既要压降小又要反向漏电小。用1N4001压降大，用2AP9反向漏电大，用肖特基二极管1N15817较好。
可调单结晶体管PUT(BT40)与一般单结晶体管的特性完全相同，但更优越。它的基极电阻rbl、rb2是外接的，控制极电压VC（本例中为+2V）由+5V通过rbl、rb2分压确定，当其阳极电压VA（也即电容器C2上电压VC2，其波形呈线性逐渐增加趋势)充至超过VG时(VC2=VA≥VC)，PUT管A-K间即呈低阻导通态（通态压降≤1.5V），C2上电压通过PUT管和光耦合双向驱动器MOC3023输入端放电，使光耦中的光敏双向晶闸管触发外接双向晶闸管SCR导通。一旦C2上电压低于PUT管的谷点电压，PUT管A-K间又立即关断，使C2开始F-次充、放电过程。因此C2上重复出现的是锯齿波形。
电网电压变化是连续的，设电网电压220V有一升压变化，引起取样电压VRP1上升，通过IN-O输入ADC0809后，转换的高4位数值从8开始趋向变大，数据输出线9～15端上外接的R9～R15也应呈阻值增加趋势，这样，它们分别与C2构成的充电时间常数逐渐延长，使可调单结晶体管PUT发出触发脉冲的时刻相应后移，自然，当转换完的数值相应停在某一挡位时，调整晶闸管导通角也减小到一适当程度，从而保持了负载卜电压平衡。对于电网电压220V降压变化的调整过程，所不同的只是调整方向相反，读者不难分析R8。
RO应呈阻值减小趋势，简言之，RO~R15的作用效果类似一只跟踪电网电压变化而及时改变阻值的电位器。
下图中运算放大器LM358组成过零检测电路，以保证触发电路与主电路的同步。桥式整流后的脉动直流电压Va通过R16和二极管D16分压，二极管D16的正向压降加到运放同相输入端，反相输入端的参考电压巾+sv通过R17、R18分压取得。在电网电压波形每过零点时，v->v+，运放输出端Vb为“O”，C2通过二极管D17放电到零；零点过后，v+>v-，Vb为“1”，二极管D17截止，使C2叉重新从零开始充电，保证了每个电压波形里产生第一个触发脉冲的时间均相同。

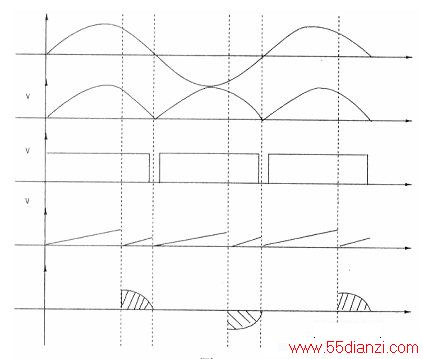

下图电路中各点电压波形如右图所示。
为了使晶闸管SCR和负载RL构成的主电路与控制电路隔断电联系，采用了光耦合双向可控硅骄动器MOC3023，既提高了触发电路工作的可靠性，又简便、安全。
此电路可灵活应用于稳光、稳速及恒温等多种被控对象。
调试注意：
①用调压器给出“电网”电压，同时供给主电路和变压器B1初级。
②用两只数字万用表，一支监测“电网”电压，一支监测负载RL电压。
③只将图1中最上面的一支74HC04输入端接地（同时与74HC154输出端断开），使其输出“1”，来模拟某一数据时相应输出端的有效输出。RO原位置上町接一只20k电位器Rp4(有条件最好用电阻箱来代替)，作为下一步调定RO。R15使用。
④首先将“电网”调到220V，改变Rp4阻值，直至负载上电压为选定值（例如200V）时，即确定了R8（数据中值时）的阻值。
⑤冉将“电网”电压调到222.75V（模拟电网升压时的第一梢），接着改变Rp4阻值，直至负载电压仍为选定值时，汁下此R9的阻值。
⑥依卜述方法，分别模拟电网升压、降压状况，逐一测量、确定全部电阻RO~R15后，将它们接人电路中对应位置，恢复原电路。
⑦调节“电网”为220V，调节Rpl中点位置，使负载电压VRL为选定值（例如200V）。
如此，全部调整完毕，电路即可投入实际条件中使用。
