恒流源电路基本原理

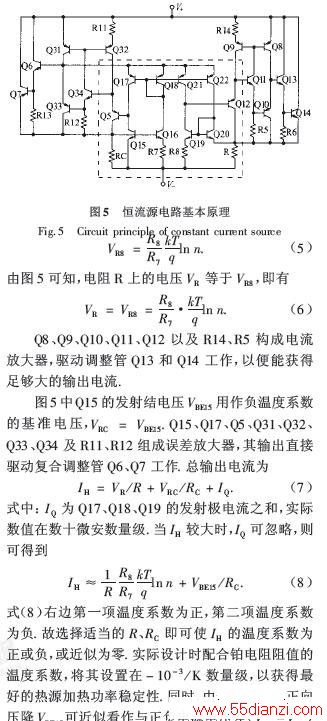

      图5中虚线框即是产生恒定电流的核心电路

功率，设计中采用精密片状铂薄膜电阻构成与文献报道中使用的半导体扩散电阻相比，精密铂电阻的阻值精度高出近4个数量级且数值稳定,根据焦耳.楞次定律，电阻的发热功率与阻值和加热电流平方的乘积成正比，加上加热电流与铂电阻阻值的良好热配合，热源的加热功率在测量过程中基本维持不变，明显改善了电路的精度和稳定性.
