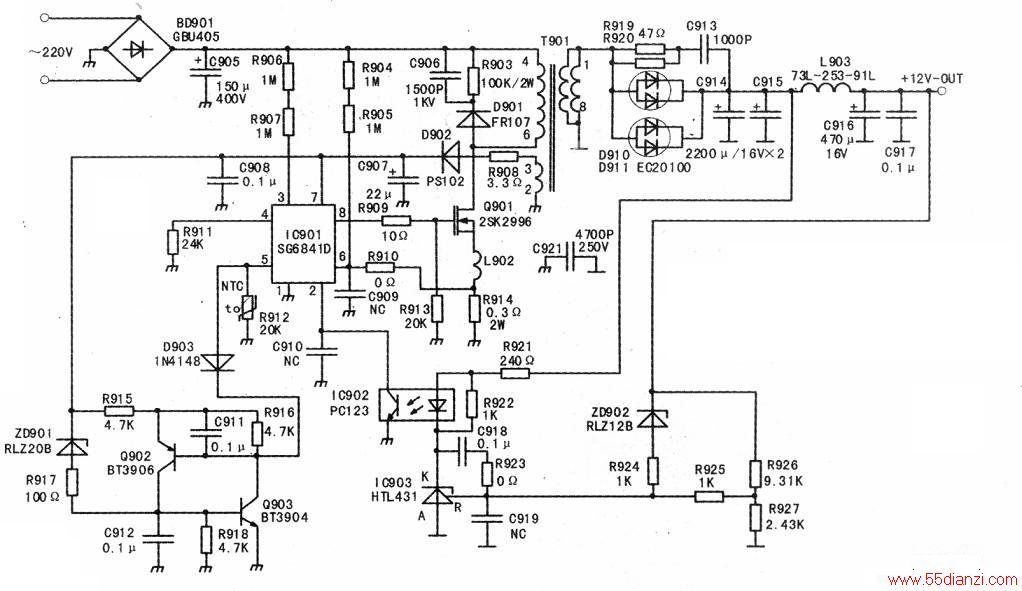

以SG6841D为中心构成的开关电源如下图所示。在图中，市电经全桥BD801整流、C905滤波后得到约300V直流电压，该电压经R906、R907降压限流后在SG6841D启动端③脚得到约17V的直流电压。于是芯片内部的振荡器开始工作，经内部整形、放大后，从芯片⑧脚输出PWM脉宽调制信号，经R909送至开关管Q901G极，使Q901工作于开关状态，开关变压器T901初级绕组④、⑥中有脉冲电流流过，于是，T901次级绕组产生感应电压。其中，反馈绕组③、②中产生的感应电压经R908限流、D902整流、C907滤波后得到与③脚差不多的直流电压，替代启动电压，维持芯片继续工作。输出绕组①、⑧中产生的感应电压经二极管D910、D911整流、C914、C915、L903、C916等滤波后得到12V输出电压。当某种原因使电源输出电压升高时，经电阻R926、R927分压，由R925加在三端精密电压比较器IC903输入R端的电压升高一内阻降低一流过光耦器①、②脚内发光二极管电流增大一发光强度增大一次级③、④脚内光敏三极管内阻减小→SG6841D②脚电压下降一内部调控电路使⑧脚输出的PWM脉宽调制信号占空比减小一电源输出电压下降。反之亦然。当电源输出过流时，流过开关管源极电阻R914的电流增大→R914压降增大一经R910加在芯片⑥脚电压升高一当达到保护电路动作电压阚值时一内部保护电路动作一开关电源停振-整机得以保护。当市电输入电压过高而超过250V时一经电阻R904、R905加在芯片⑥脚电压，将达到保护电路动作电压阈值一内部保护电路动作一整机得以保护。另外，当稳压环路出现故障，比如光耦器③、④脚或市电输入电压过高（这实际也是市电输入过压保护的另一途径，与前述的市电输入过压保护可视为是一种双保险）时一经D902整流、C907滤波后得到芯片工作电压将超过20V→稳压管ZD901齐纳击穿一Q903饱和导通一二极管D903导通一芯片⑤脚为低电平一内部闭锁电路动作一关闭⑧脚激励信号输出一电源无输出。与此同时，在Q903饱和导通后，因集电极为低电平，故Q902也随之饱和导通，通过R915将芯片电源端⑦脚电压拉至很低，致使SG6841D因失去工作电压而无法工作，使整机得以保护。这与上述拉低⑤脚为低电平也可视为是一种双保险措施。还有，芯片⑤脚外接电阻R912为负温度系数热敏电阻，它的作用是当环境温度过高时，会拉低芯片⑤脚电平，当低至保护电路动作阈值时，⑧脚将无激励信号输出，以确保整机安全。
