流型控制的开关电源系统之连续导电模式

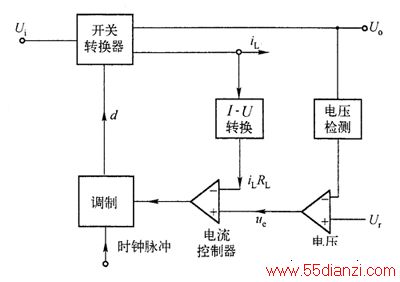

    图1 电流型控制的开关电源系统结构框图

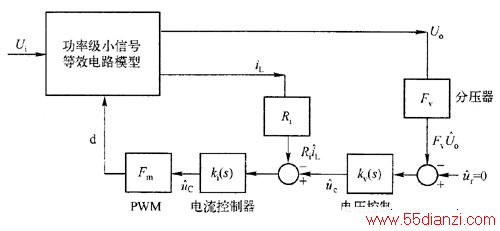

    图2所示的电源系统框图即为电流型控制开关电源系统的方框图，也即开关电源系统的频域模型。图中kv(s)为电压控制器(补偿网络)的传递函数;ki(s)为电流控制器(补偿网络)的传递函数;Fv、FM分别为电压检测元件和脉宽调制器的传递函数;Ri为电流采样电阻。

    图2电流型控制的开关电源系统方框图
